Kapitel 5 · E-Motor Emulator

Technische Daten

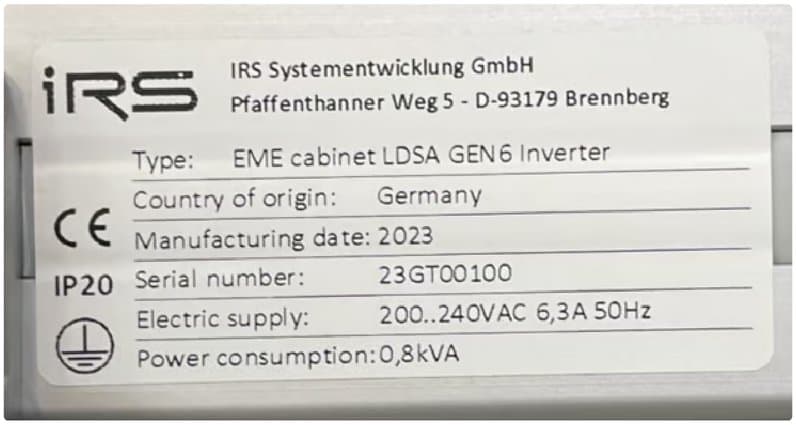

5.1Typenschild

Typenschild: IRS Systementwicklung GmbH, Typ EME cabinet LDSA GEN6 Inverter, Ursprungsland Deutschland, Herstellungsdatum 2023, Stromversorgung 200..240VAC 6,3A 50Hz, Leistungsaufnahme 0,8kVA, CE, IP20

5.2Allgemeine Daten

BezeichnungVarianteWertEinheit
EME 1x 3-phasig (B x T x H)1x VARIS II800 x 900 x 2050mm
EME 2x 3-phasig (B x T x H)2x VARIS III1200 x 900 x 2050mm
Gewicht ca.1x VARIS II / 2x VARIS III500 / 800kg

5.3Betriebsbedingungen

BezeichnungWertEinheit
Temperaturbereich5-35°C
Relative Luftfeuchtigkeitmax. 31 °C: 80%
Relative Luftfeuchtigkeitmax. 40 °C: 50%
Relative LuftfeuchtigkeitKeine Kondensation
Aufstellungin trockenen Laborräumen
Höhe über dem Meeresspiegelmax. 2000m

5.4Versorgungsanschlüsse

Komponente des PrüfsystemsBezeichnungWertEinheit
AC-EingangVersorgungsspannung100…240VAC
AC-EingangVersorgungsfrequenz50/60
Elektronikversorgung des PrüfsystemsMax. Strom6AAC
Elektronikversorgung des PrüfsystemsMax. StromTyp. 0,5kVA
DC-VersorgungDC-Versorgungsspannung0…1000VDC
DC-VersorgungDC-Versorgungsstrom (abhängig vom Anwendungsfall)-150…150AAC
