TestStand-Integration

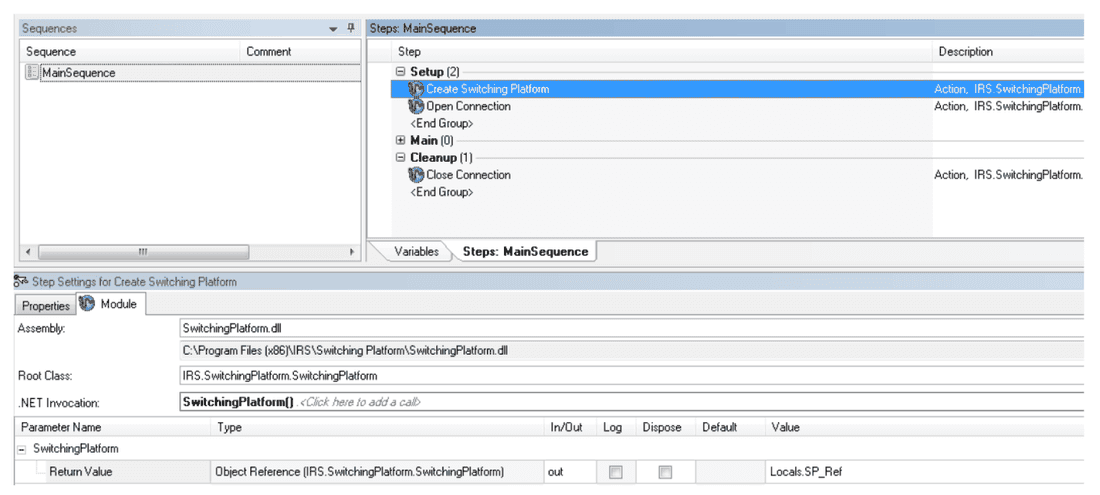

9.1Switching Platform initialisieren

Um eine Switching Platform zu initialisieren, verwenden Sie den dotNET Adapter und fügen Sie einen Action-Step ein:

• Navigieren Sie zur „SwitchingPlatform.dll“ (Installationsordner)
• Wählen Sie als Root Class „IRS.SwitchingPlatform.SwitchingPlatform“
• Wählen Sie als .NET Invocation „SwitchingPlatform()“ (Konstruktor für das Objekt der Switching Platform)
• Speichern Sie die Objektreferenz in einer Variablen

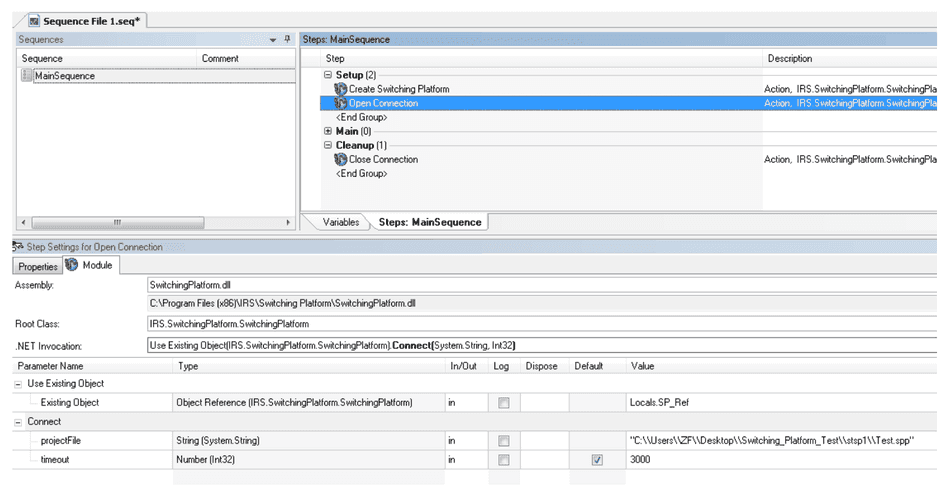

9.2Verbindung zum SP-Mainframe / Rack herstellen

• Verwenden Sie den dotNET Adapter, fügen Sie einen Action-Step ein und navigieren Sie zur „SwitchingPlatform.dll“
• Wählen Sie als Root Class „IRS.SwitchingPlatform.SwitchingPlatform“ und als .NET Invocation „Use Existing Object(IRS.SwitchingPlatform.SwitchingPlatform).Connect(System.String, Int32)“
• Verweisen Sie auf die Variable mit der Objektreferenz der Switching Platform
• Geben Sie den Pfad zu Ihrer Projektdatei ein (verwenden Sie „\\“ zum Maskieren des Pfads: „C:\\TS\\Project“)
• Geben Sie das Verbindungs-Timeout ein (empfohlen: „use default“)

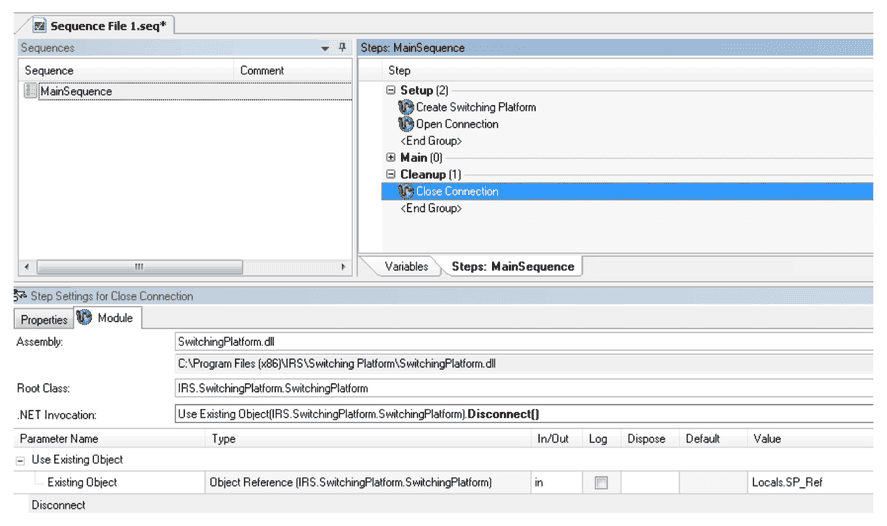

9.3Verbindung zum SP-Mainframe / Rack trennen

• Verwenden Sie den dotNET Adapter, fügen Sie einen Action-Step ein und navigieren Sie zur „SwitchingPlatform.dll“
• Wählen Sie als Root Class „IRS.SwitchingPlatform.SwitchingPlatform“ und als .NET Invocation „Use Existing Object(IRS.SwitchingPlatform.SwitchingPlatform).Disconnect()“
• Verweisen Sie auf die Variable mit der Objektreferenz der Switching Platform

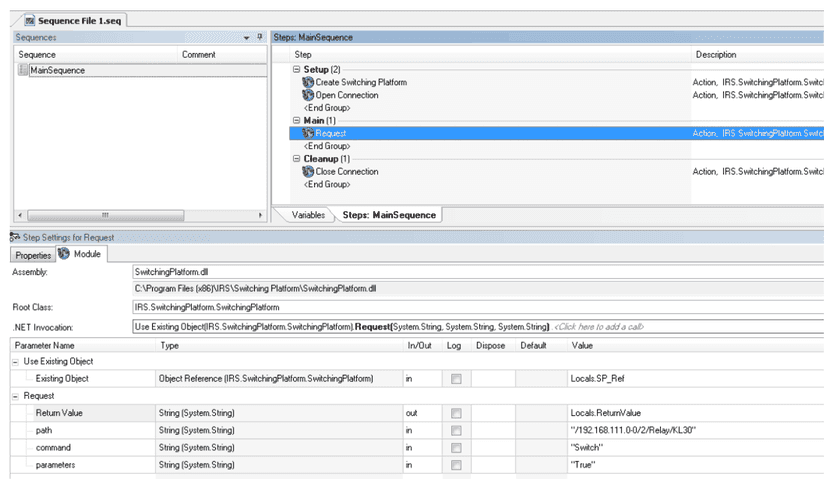

9.4Relais per Request schalten

• Verwenden Sie den dotNET Adapter, fügen Sie einen Action-Step ein und navigieren Sie zur „SwitchingPlatform.dll“
• Wählen Sie als Root Class „IRS.SwitchingPlatform.SwitchingPlatform“ und als .NET Invocation „Use Existing Object(IRS.SwitchingPlatform.SwitchingPlatform).Request(System.String, System.String, System.String)“
• Verweisen Sie auf die Variable mit der Objektreferenz der Switching Platform
• Geben Sie den Pfad zum gewählten Relais „/192.168.111.0-0/2/Relay/KL30“, den Befehl „Switch“ oder „Read“ und die Parameter ein
