Datenblatt SPM-026401-LC

SPM-026401-LC – IRS-Produkt 119786 SPM-026401-LC-E, 64 Einzelkanäle, 2 A, Last-Breakout-Leiterplatte; Hardwareversion 1.00.

4.1Allgemeine Beschreibung

Das SPM-026401-LC ist ein 6-HE-Schaltmodul für kleine Ströme zum Einsatz in Mainframes der IRS Switching Platform. Die Modultopologie bietet 64 Einzel-Lastschaltkanäle für max. 2 A Dauerstrom.

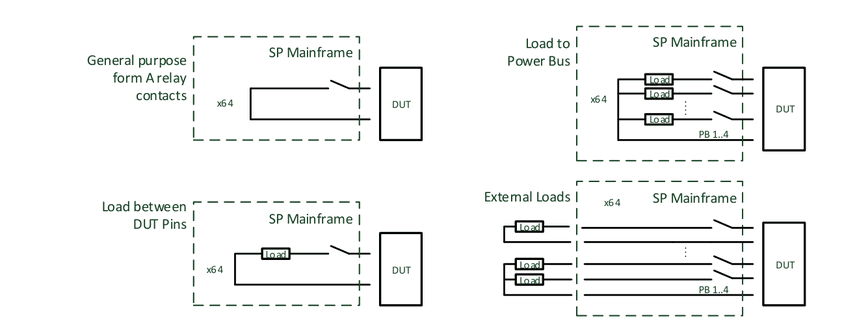

Jeder der 64 Kanäle kann in drei Grundkonfigurationen verwendet werden:

• Form A: Schließerkontakt zwischen Kanal und Common
• Lastschaltung zwischen Kanal und Common
• Lastschaltung zwischen Kanal und den Power-Bussen 1–4 (z. B. GND, Vcc, ...)

Diese Kanalkonfigurationen werden auf der Breakout- und Lastmontage-Erweiterungsleiterplatte vorgenommen.

Typische Aufgaben sind das flexible Schalten von Lasten, Messgeräten und Versorgungen auf Pins des Prüflings (DUT) mit Strömen bis 2 A. Das Modul verfügt über eine Lastmontage- und Breakout-Leiterplatte mit einem Steckverbinder zur Verdrahtung mit externen Geräten oder Lasten.

4.2Sicherheitshinweise

• Das Modul ist nur zur Verwendung in Mainframes der IRS Switching Platform (z. B. SP-1200) und innerhalb der spezifizierten elektrischen Grenzwerte bestimmt.
• Verwenden Sie das Modul nur in geeigneten 19-Zoll-Schränken und nicht für Anwendungen an Menschen oder Tieren.
• Verwenden Sie dieses SP-Modul nur mit der µController-Karte SPC-64 (PN: 120701) und mit der Software SP-Editor und deren API-Befehlen zur Konfiguration und Steuerung.
• Schalten unter Last (Hot Switching) wird bei KEINEM Stromkreis des Moduls empfohlen. Es verkürzt die Lebensdauer und die maximale Anzahl an Schaltspielen der Relais und kann die Relais auf dem Modul zerstören.
• Das Modul ist für ohmsche Lasten ausgelegt. Bei induktiven oder kapazitiven Lasten muss der Anwender für eine Schutzbeschaltung sorgen.
• Die Ausgänge benötigen eine ausreichende Isolation und einen Berührungsschutz.

4.3Schematische Übersicht und Abbildungen

4.4Lieferumfang

SPM-026401-LC-E:

• Schaltleiterplatte, komplett montiert mit Breakout- und Lastmontage-Leiterplatte
• Frontplatte mit Breakout-Steckverbindern und allen erforderlichen kabelseitigen Steckverbindern

4.5Zertifizierung und Konformität

4.6Verwendete Abkürzungen

4.7Elektrische Daten

4.7.1Lastkanal-Spezifikation

Diese Werte gelten für den kompletten Lastkanal inkl. aller Komponenten (Steckverbinder, Leiterbahnen, Sicherung, Stromwandler, ...).

4.7.2Relais-Spezifikation

Die Strom- und Spannungswerte des Relais dienen nur zur Information. Verwenden Sie beim Entwurf einer Schaltung mit diesem Modul die oben gezeigte Tabelle „Lastkanal-Spezifikation“. Die Werte in der Tabelle „Lastkanal-Spezifikation“ sind niedriger als die Werte des Relais allein.

4.8Mechanische Daten

4.9Umgebungsbedingungen

4.10Topologie und Funktionen

Die Breakout-Leiterplatte ist bereits mit 64 blauen Steckbrücken für die Form-A-Konfiguration bestückt (Nutzung der Kanäle als Form-A-Relais COM-NO). Wird diese Kurzschlussbrücke entfernt, ist der Lastkanal offen und benötigt einen auf die Leiterplatte gelöteten Lastwiderstand.

4.11Sense-Bus-Messung

Dieses Modul bietet keine Strommessung und keinen Sense-Bus.

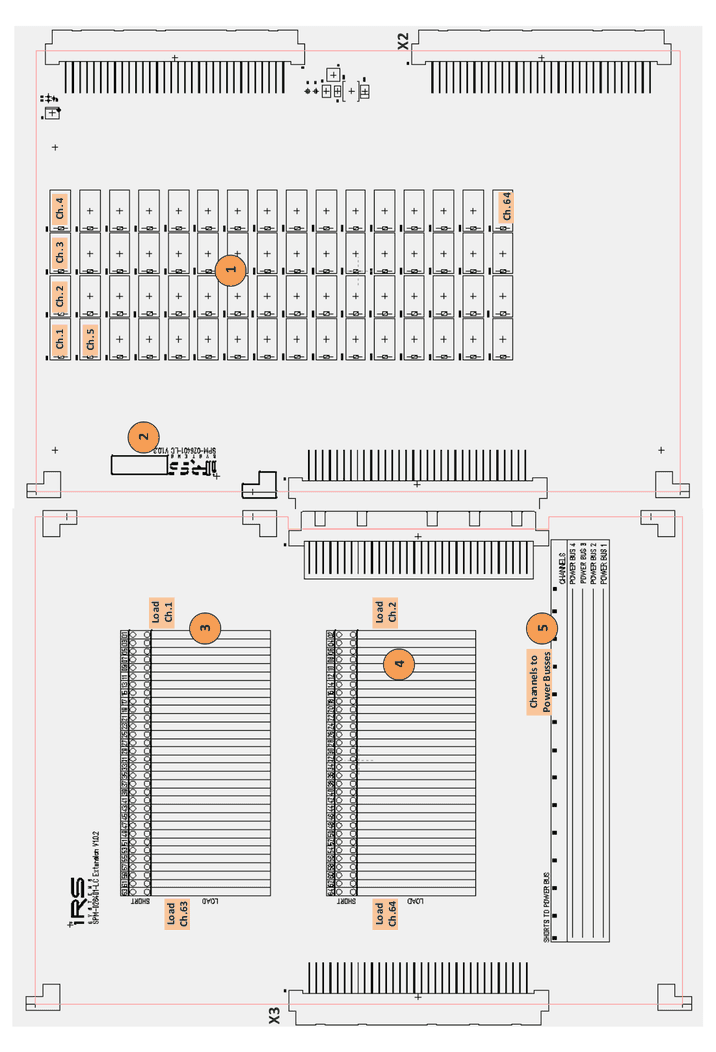

4.12Lage der Komponenten

4.13Anschlüsse

4.13.1Pinbelegung des DUT-seitigen Steckverbinders

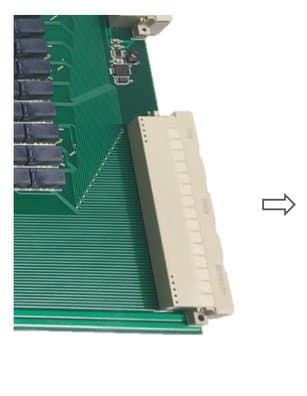

SPM-026401-LC, Steckverbinder X2:

Belegung des Steckverbinders X2 für das Kabel zum DUT/Adapter

Bei der Verkabelung zur Receiver-Schnittstelle des Systems oder zum DUT-Adapter sind folgende Daten zu beachten:

4.13.2Pinbelegung des Breakout-Steckverbinders

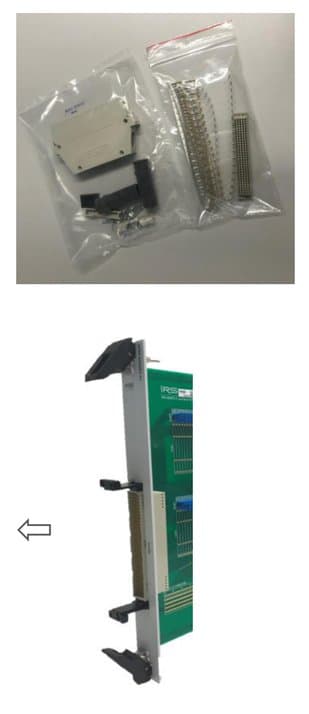

Kabelseitiger Breakout-Steckverbinder (ERNI) inkl. 160 Pins (ERNI 234063), wird mit dem SP-Modul geliefert:

SPM-026401-LC, Steckverbinder X3 (Last-Breakout):

Belegung des Steckverbinders X3 für das Kabel zu externen Lasten

Bei der Verkabelung zur Breakout-Schnittstelle sind folgende Daten zu beachten:

4.14Rücklesen des Relaiszustands

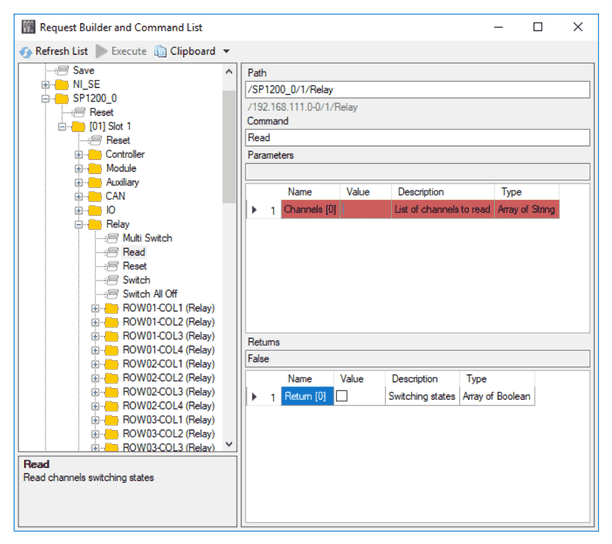

Der zweite Kontakt des Koppelpunktrelais wird kartenintern zur Anzeige des Schaltzustands verwendet. Per API-Befehl kann der Zustand der Koppelpunktrelais zurückgelesen werden.

4.15Diagnose und Selbsttest

Das SPM-026401-LC verfügt über eine interne Selbsttestsequenz, die jedes einzelne Lastkanalrelais schaltet und den Schaltzustand überprüft. Nach Durchlaufen der Selbsttestsequenz wird ein Bericht erzeugt, den der Anwender zu Dokumentationszwecken speichern kann.

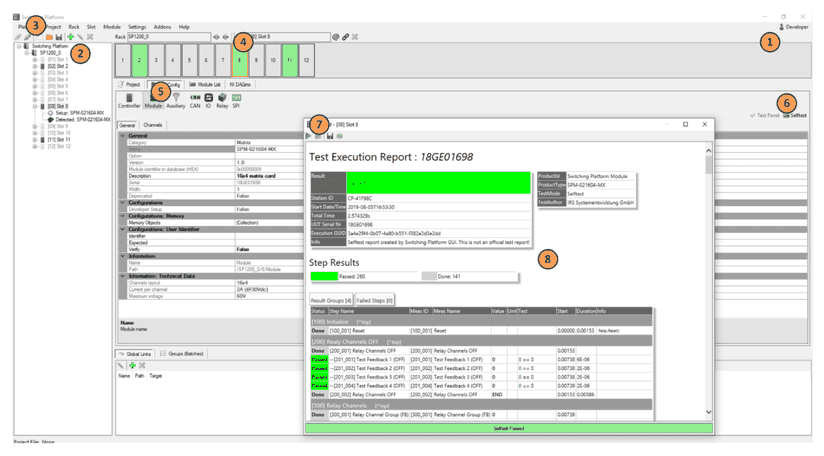

Software Switching Platform Editor starten – (1) als Developer anmelden – (2) Projektkonfigurationsdatei laden oder neuen Mainframe per Autodetect hinzufügen – (3) SP-Mainframe verbinden – (4) Steckplatz mit der Karte SPM-026401-LC auswählen – (5) Registerkarte „Slot Config“ und „Module“ auswählen – (6) „Selftest“ auswählen – (7) Selbsttest durch Klick auf den blauen Pfeil starten – (8) Selbsttestbericht prüfen/speichern

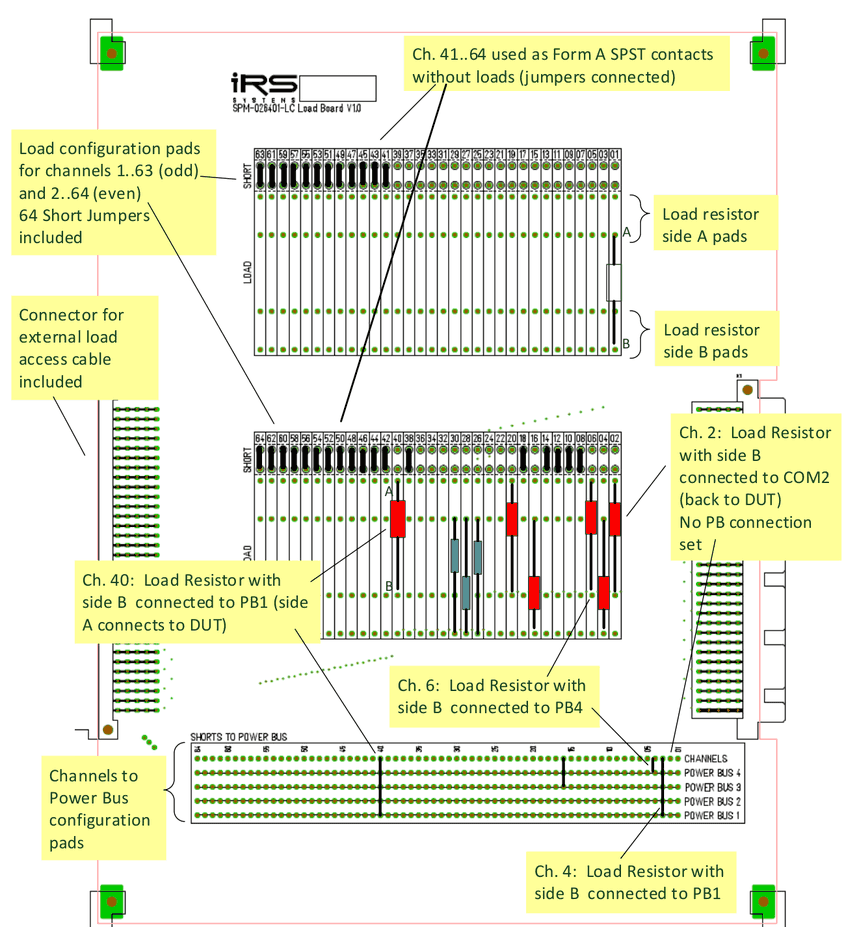

4.16Beispiele für die Lastkonfiguration

Beschriftungen im Bild:

• Lastkonfigurations-Pads für die Kanäle 1–63 (ungerade) und 2–64 (gerade); 64 Kurzschluss-Jumper im Lieferumfang
• Pads für Lastwiderstand Seite A; Pads für Lastwiderstand Seite B
• Steckverbinder für das Kabel zum externen Lastzugang im Lieferumfang
• Konfigurations-Pads für die Verbindung der Kanäle mit den Power-Bussen
• Ch. 41–64 als Form-A-SPST-Kontakte ohne Lasten verwendet (Jumper gesteckt)
• Ch. 40: Lastwiderstand, Seite B mit PB1 verbunden (Seite A ist mit dem DUT verbunden)
• Ch. 2: Lastwiderstand, Seite B mit COM2 verbunden (zurück zum DUT), keine PB-Verbindung gesetzt
• Ch. 4: Lastwiderstand, Seite B mit PB1 verbunden
• Ch. 6: Lastwiderstand, Seite B mit PB4 verbunden

4.17Ersatzteilliste

4.18Produktsupport

• IRS-Homepage: www.irs.systems
• E-Mail-Kontakt: info@irs.systems
