Kühlkreislauf

12.1Anschließen des Kühlkreises

Verschlauchung des zu temperierenden Objekts an Vor- und Rücklauf des jeweiligen Kühlkreislaufs anschließen.

12.2Kühlkreise koppeln

Bei großem Wasserbedarf können beide Vorläufe und Rückläufe parallel gekoppelt werden.

12.3Auffüllen des Kühlwassers

Behälter mit Kühlmedium erhöht aufstellen und an den dafür vorgesehenen Anschluss zum Nachfüllen des Kühlwassers anschließen.

12.4Ablassen des Kühlwassers

Ablassen des Kühlwassers über einen der beiden Kühlkreisläufe. Anschließen eines Schlauchs an den Vorlauf vom KK1 oder KK2 und diesen in einen Auffangbehälter geben. Einschalten der jeweiligen Pumpe, um das Kühlmittel aus dem Tank zu fördern.

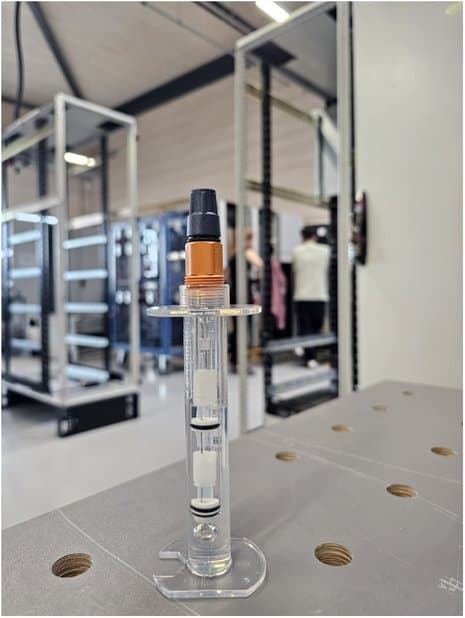

12.5Austausch des ph-Sensors

• Tank entleeren
• Stecker abziehen
• Entnehmen des Sensors

12.5.1Kalibrieren des ph-Sensors

• Kalibriermenü CAL auswählen, Kalibrierung mit CAL starten
• Einstellen des pH-Wert des Puffers ZERO mit den Pfeiltasten
• Eintauchen des Sensors in den Testbehälter 1 mit der Pufferlösung (z.B. pH7), Sensor dabei leicht bewegen
• starten der Kalibrierung mit CAL, wenn CAL= ACCEPT im Display angezeigt wird und der angezeigte mV- Wert stabil ist, dann den Wert mit CAL übernehmen
• Sensor aus der Pufferlösung entnehmen und gründlich mit Wasser spülen und anschließend trocken tupfen
• Einstellen des pH-Wert des Puffers SLOPE mit den Pfeiltasten
• Eintauchen des Sensors in den Testbehälter 2 mit der Pufferlösung (z.B. pH4), Sensor dabei leicht bewegen
• starten der Kalibrierung mit CAL, wenn CAL= ACCEPT im Display angezeigt wird und der angezeigte mV- Wert stabil ist, dann den Wert mit CAL übernehmen
• Ermittelte Werte für Nullpunkt und Steilheit werden angezeigt, wenn die Werte für ZERO und SLOPE beide in Ordnung sind wird die Kalibrierung als erfolgreich gespeichert. Falls das Ergebnis der Kalibrierung außerhalb der Toleranzgrenzen liegt erscheint eine Fehlermeldung ERR
• Weiter mit CAL um das Ergebnis zu bestätigen und die Kalibrierung zu beenden (gegebenenfalls auch erfolglos)
