Kapitel 10 · IRS ICEcube PRO

Anschlüsse IRS ICEcube PRO

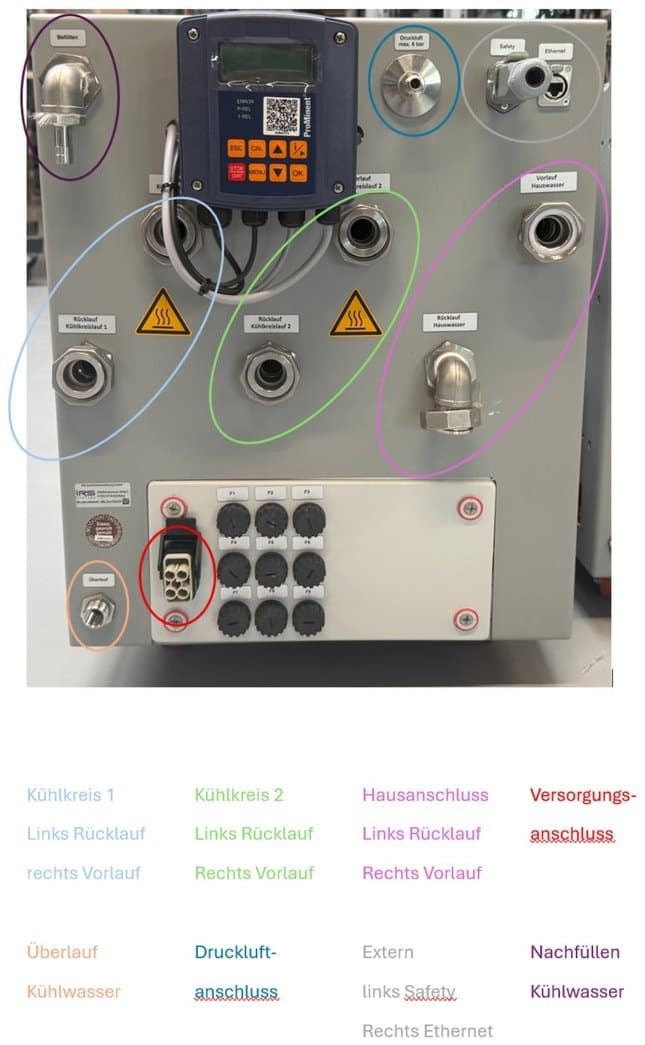

Rückseite des IRS ICEcube mit farbig markierten Anschlüssen. Kühlkreis 1: links Rücklauf, rechts Vorlauf. Kühlkreis 2: links Rücklauf, rechts Vorlauf. Hausanschluss: links Rücklauf, rechts Vorlauf. Versorgungsanschluss. Überlauf Kühlwasser. Druckluftanschluss. Extern: links Safety, rechts Ethernet. Nachfüllen Kühlwasser

10.1Steckerbeschreibung

Harting Q4/2 Versorgung

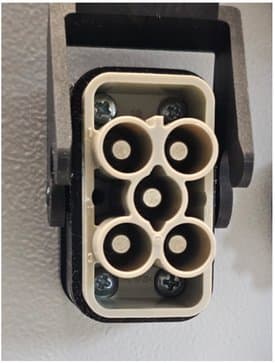

Steckverbinder Harting Q4/2 für die Versorgung

PinBeschreibung
1L1
2L2
3L3
4N
Schutzleiter (Erdungssymbol)PE

Harting Q12 Safety

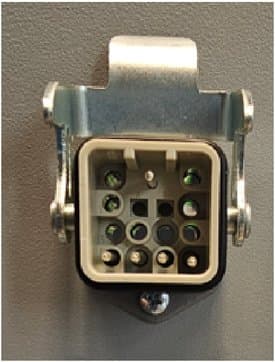

Steckverbinder Harting Q12 für Safety

PinSignalBeschreibung
1Not-Aus externAnschluss externer potentialfreier Kontakt
2Not-Aus externAnschluss externer potentialfreier Kontakt
3interner Sammelfehlerinterner potentialfreier Kontakt
4interner Sammelfehlerinterner potentialfreier Kontakt
5Reserve
6Reserve
7Reserve
8Reserve
9Reserve
10Reserve
11Reserve
12Reserve
