Die Strommessmodule von IRS ermöglichen eine hochpräzise Überwachung des Betriebs- und Ruhestroms, insbesondere für industrielle Anwendungen wie z.B. im Automobilbereich.
Die CMM-Module im Europlatinen-Format können in einem Standard-19“-Baugruppenträger steckbar montiert werden. Sie können aber auch als Stand Alone-Gerät mit einem oder mehreren Kanälen z.B. in einem Tischgehäuse integriert werden.

Durch ihre DAkkS-Kalibrierbarkeit inkl. einer Justage-Möglichkeit und der hohen Zuverlässigkeit bieten die Module sehr genaue Langzeitmessergebnisse.

Ein Rekalibrierungsprozess lässt sich einfach und wartungsfreundlich integrieren.

Alle angebotenen Module verfügen über zwei Kommunikationsschnittstellen, welche die Konfiguration und Messwert-Erfassung sicherstellen:

  • CAN/ CAN FD

  • Ethernet

Die Strommessmodule von IRS ermöglichen eine hochpräzise Überwachung des Betriebs- und Ruhestroms, insbesondere für industrielle Anwendungen wie z.B. im Automobilbereich.
Die CMM-Module im Europlatinen-Format können in einem Standard-19“-Baugruppenträger steckbar montiert werden. Sie können aber auch als Stand Alone-Gerät mit einem oder mehreren Kanälen z.B. in einem Tischgehäuse integriert werden.

Durch ihre DAkkS-Kalibrierbarkeit inkl. einer Justage-Möglichkeit und der hohen Zuverlässigkeit bieten die Module sehr genaue Langzeitmessergebnisse.

Ein Rekalibrierungsprozess lässt sich einfach und wartungsfreundlich integrieren.

Alle angebotenen Module verfügen über zwei Kommunikationsschnittstellen, welche die Konfiguration und Messwert-Erfassung sicherstellen:

  • CAN/ CAN FD

  • Ethernet

Allgemeine Key-Facts

  • Strommessung von 1 µA bis maximal 190 A (abhängig vom Modul)

  • Automatische und unterbrechungsfreie Umschaltung zwischen den Messbereichen

  • Überwachung von Min-, Max- und Mittelwert über beliebige Zeiträume

  • Kontinuierliche Messung mit Abtastraten bis zu 125 kSa/s

  • Integration in Testumgebungen über C#-DLL oder LabVIEW-Library

Allgemeine Key-Facts

  • Strommessung von 1 µA bis maximal 190 A (abhängig vom Modul)

  • Automatische und unterbrechungsfreie Umschaltung zwischen den Messbereichen

  • Überwachung von Min-, Max- und Mittelwert über beliebige Zeiträume

  • Kontinuierliche Messung mit Abtastraten bis zu 125 kSa/s

  • Integration in Testumgebungen über C#-DLL oder LabVIEW-Library

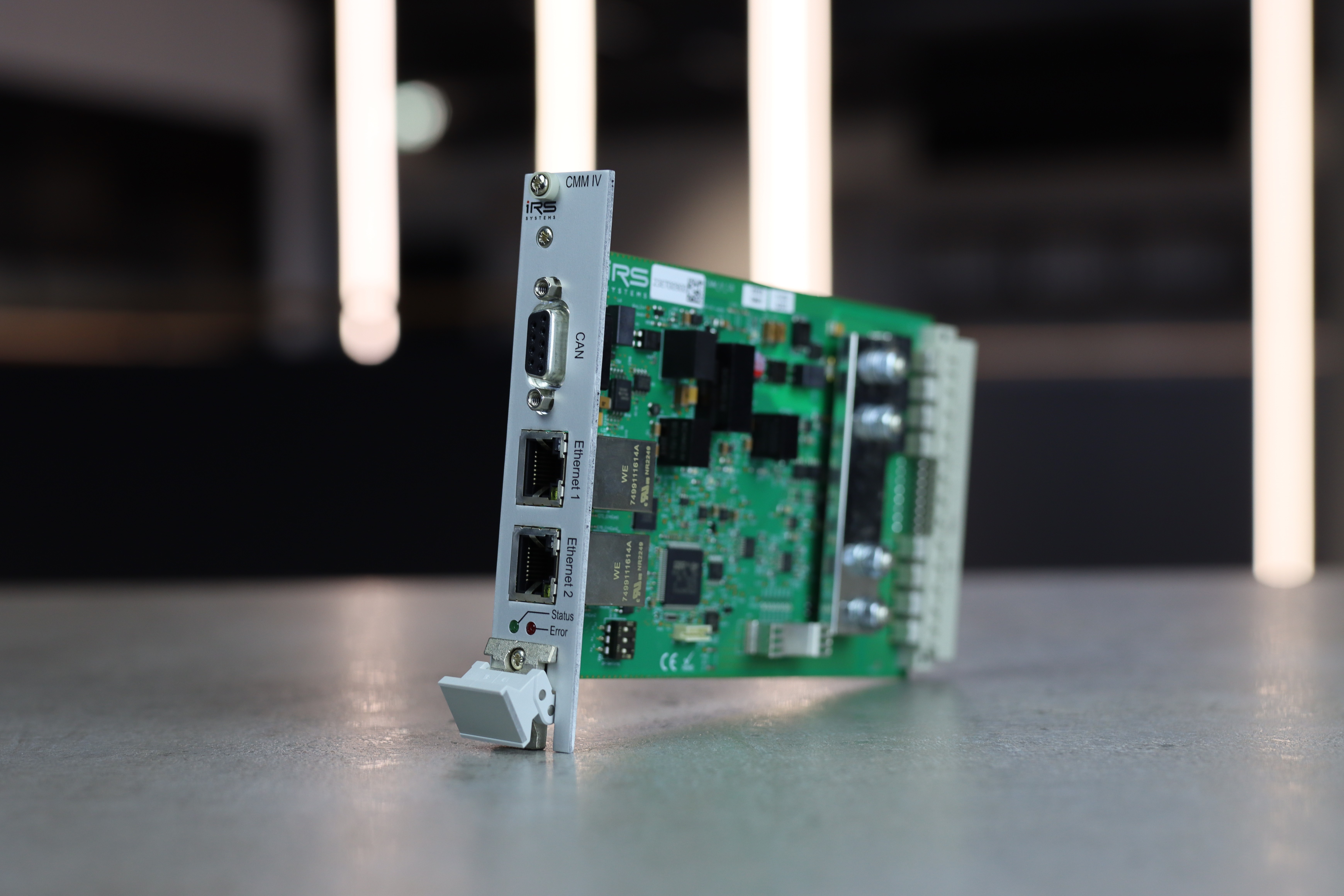

CMM IV

1 Strommesskanal

100 A Dauerbelastung

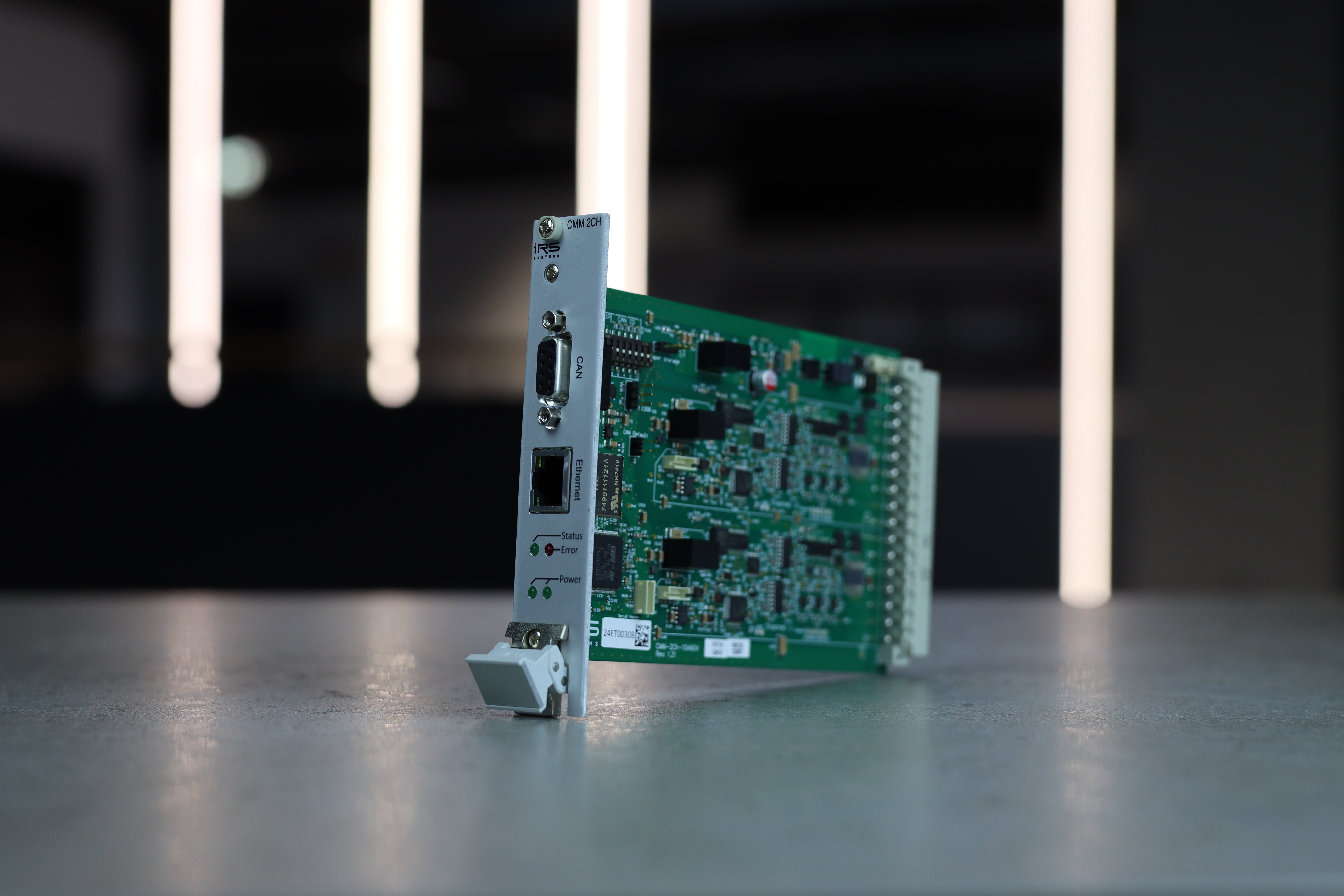

CMM-2CH

2 Messkanäle

10 A Dauerbelastung

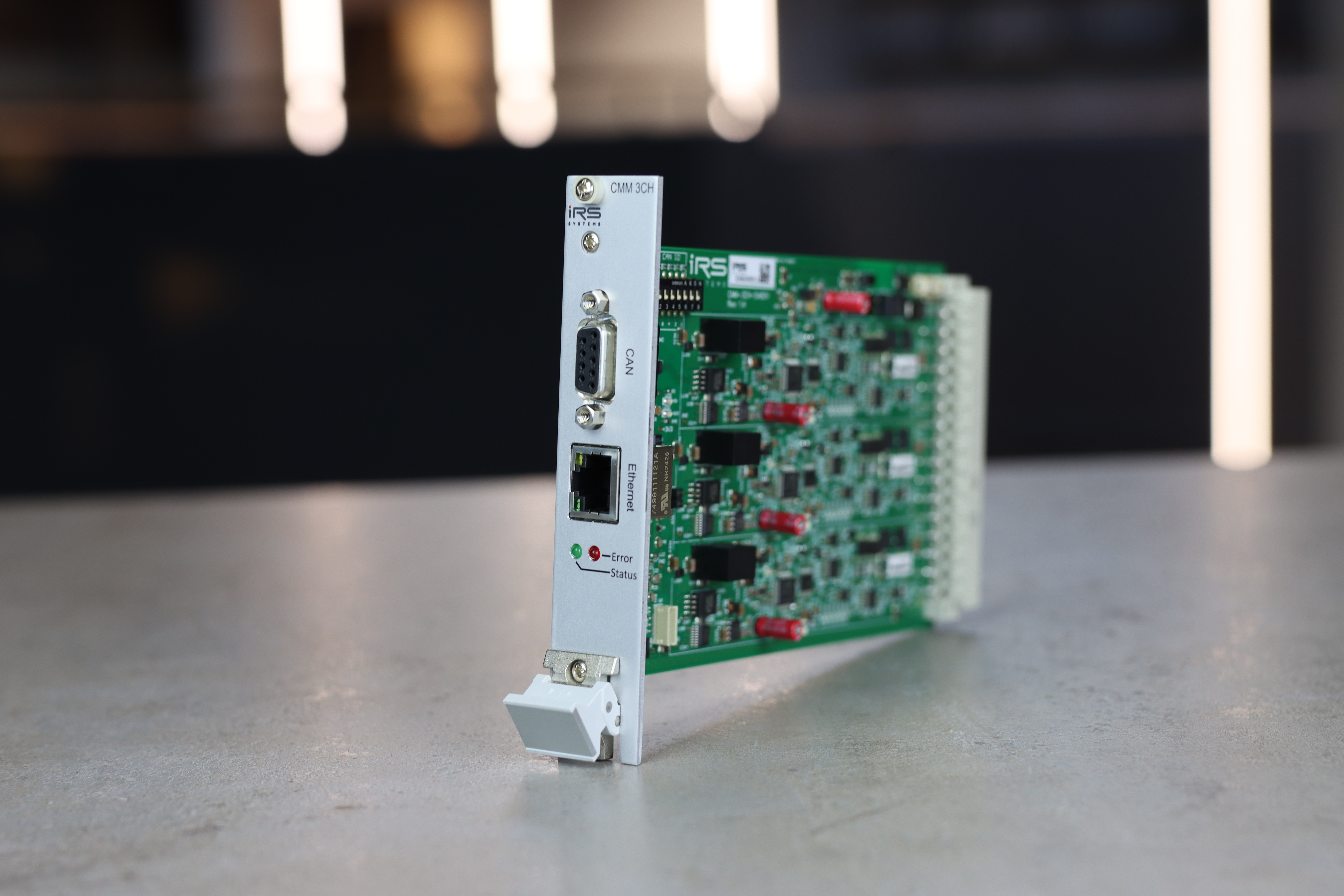

CMM-3CH

3 Messkanäle

5 A Dauerbelastung


Vergleich

Modul

Modul

CMM-IV

CMM-IV

CMM-2CH

CMM-2CH

CMM-3CH

CMM-3CH

Mess-bereich

1 µA –

190 A

1 µA –

16 A

1 µA –

16 A

Max. Dauerbelastung

100 A

10 A

5 A

Genau-igkeit (typ)

0,2 %

0,2 %

0,2 %

Kanäle pro Modul

1

2

3

Abtast-rate (max.)

125 kSa/s

1 kSa/s

1 kSa/s

Ethernet

CAN (Classic)

CAN-FD

Messbereich

1 µA – 190 A

1 µA – 16 A

1 µA – 16 A

Max. Dauerbelastung

100 A

10 A

5 A

Genauigkeit (typ)

0,2 %

0,2 %

0,2 %

Kanäle pro Modul

1

2

3

Abtastrate (max.)

125 kSa/s

1 kSa/s

1 kSa/s

Ethernet

CAN (Classic)

CAN-FD

Messbereich

1 µA – 190 A

1 µA – 15 A

1 µA – 15 A

Maximale
Dauerbelastung

100 A

10 A

5 A

Genauigkeit (typ)

0,2%

0,2%

0,2%

Kanäle pro Modul

1

2

3

Abtastrate (max.)

125 kSa/s

1 kSa/s

1 kSa/s

Ethernet

CAN (Classic)

Ethernet

CAN (Classic)

CAN-FD

preise

preise

pro Stück

1.520 €

Listenpreis pro Stück

CMM IV

pro Stück

1.520 €

Listenpreis pro Stück

CMM IV

pro Stück

1.520 €

Listenpreis pro Stück

CMM IV

pro Stück

1.520 €

Listenpreis pro Stück

CMM IV

pro Stück

2.500 €

Listenpreis pro Stück

CMM-2CH

pro Stück

2.500 €

Listenpreis pro Stück

CMM-2CH

pro Stück

2.500 €

Listenpreis pro Stück

CMM-2CH

pro Stück

2.500 €

Listenpreis pro Stück

CMM-2CH

pro Stück

3.000 €

Listenpreis pro Stück

CMM-3CH

pro Stück

3.000 €

Listenpreis pro Stück

CMM-3CH

pro Stück

3.000 €

Listenpreis pro Stück

CMM-3CH

pro Stück

3.000 €

Listenpreis pro Stück

CMM-3CH

zubehör

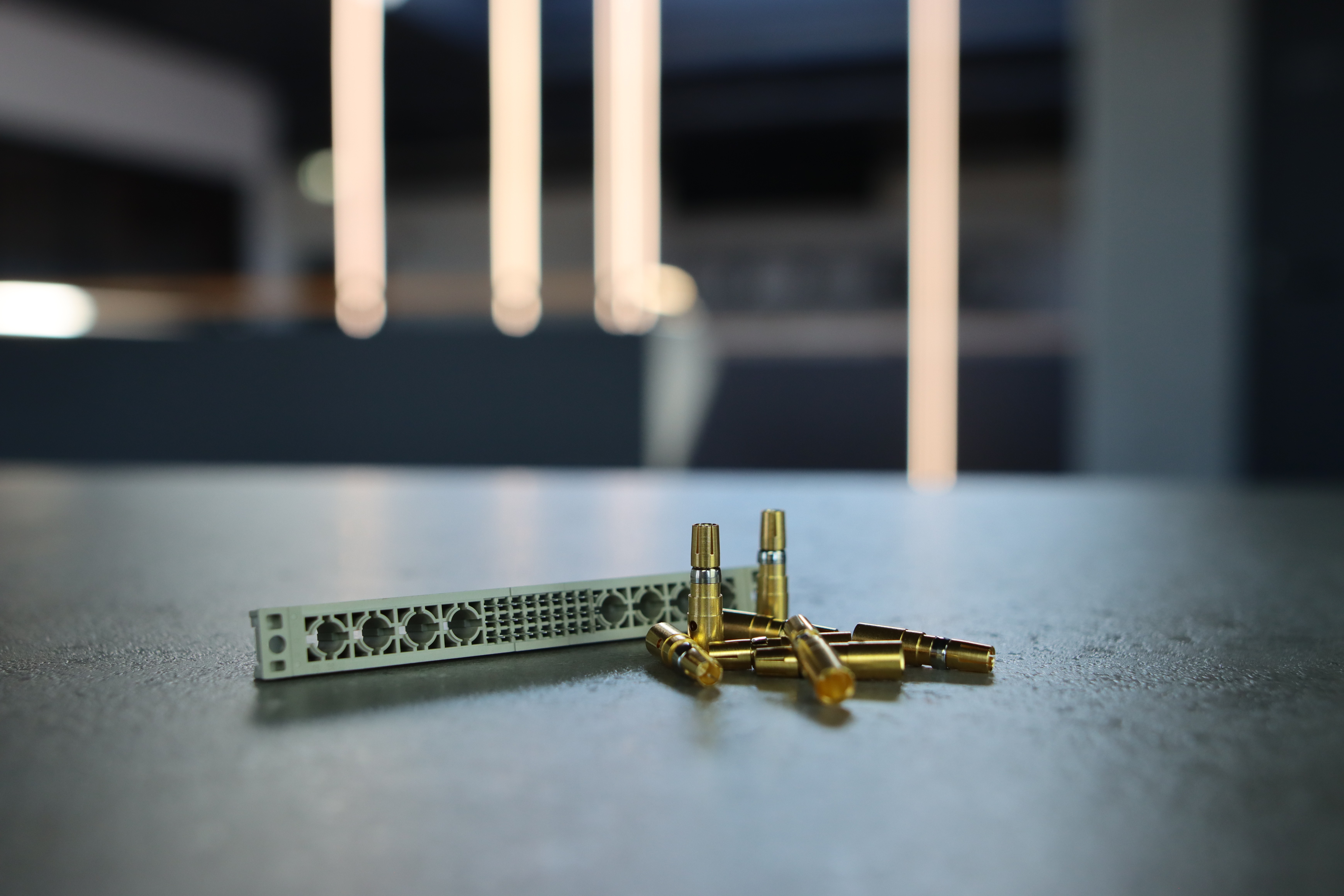

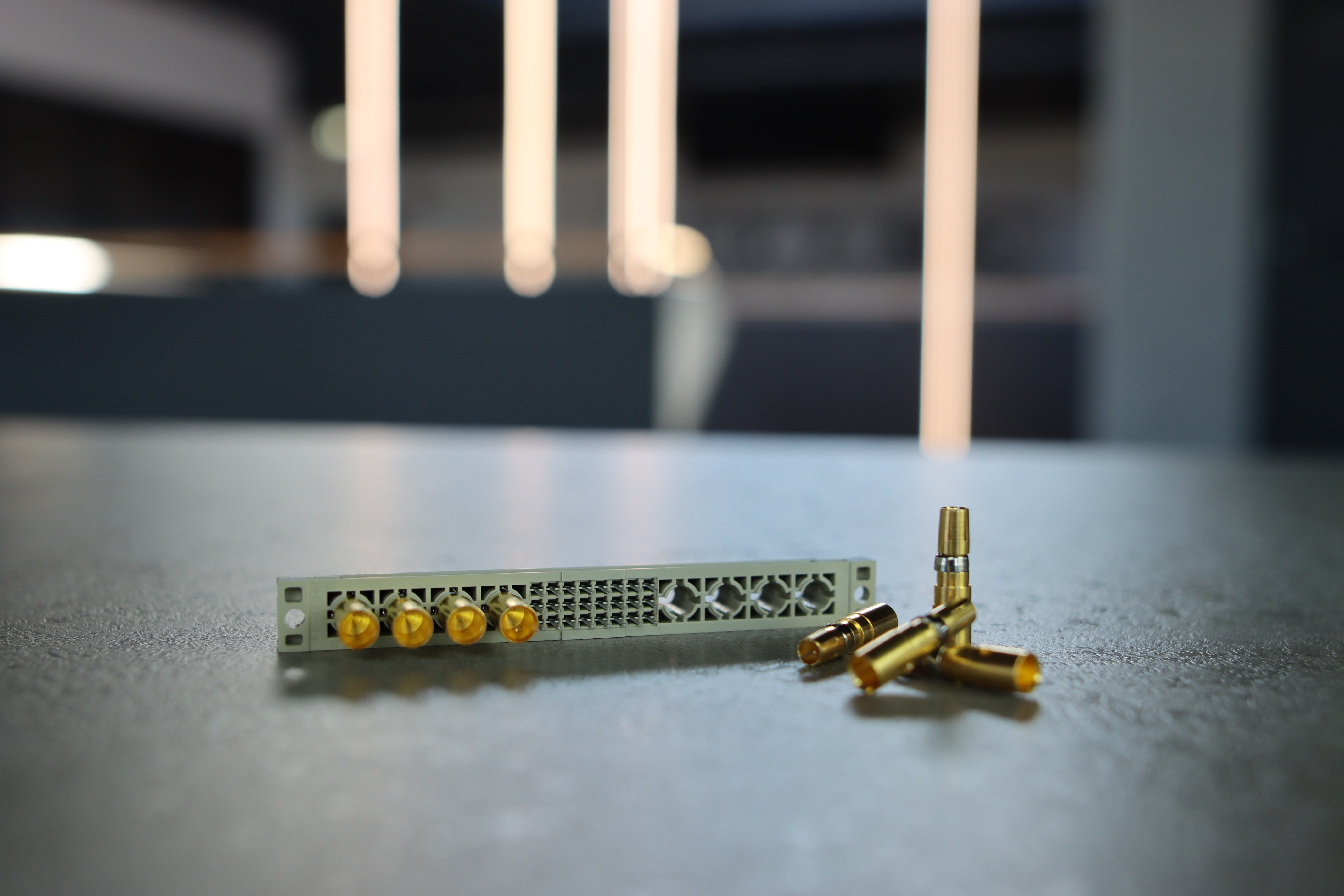

Gegenstecker

Gegenstecker aller Module

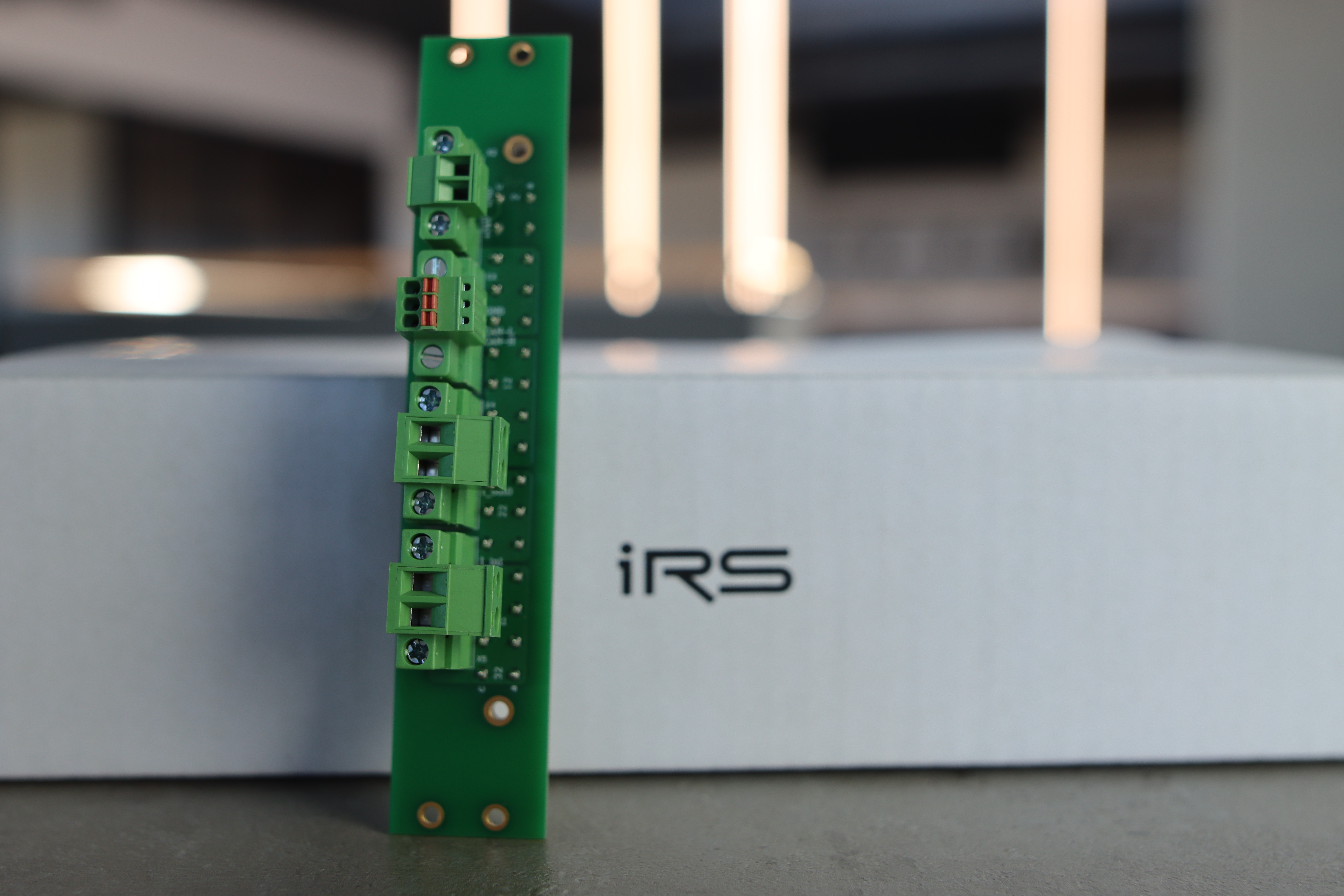

Backplanes

Für die einfache Kontaktierung unserer CMM bieten wir diverse Backplanes:

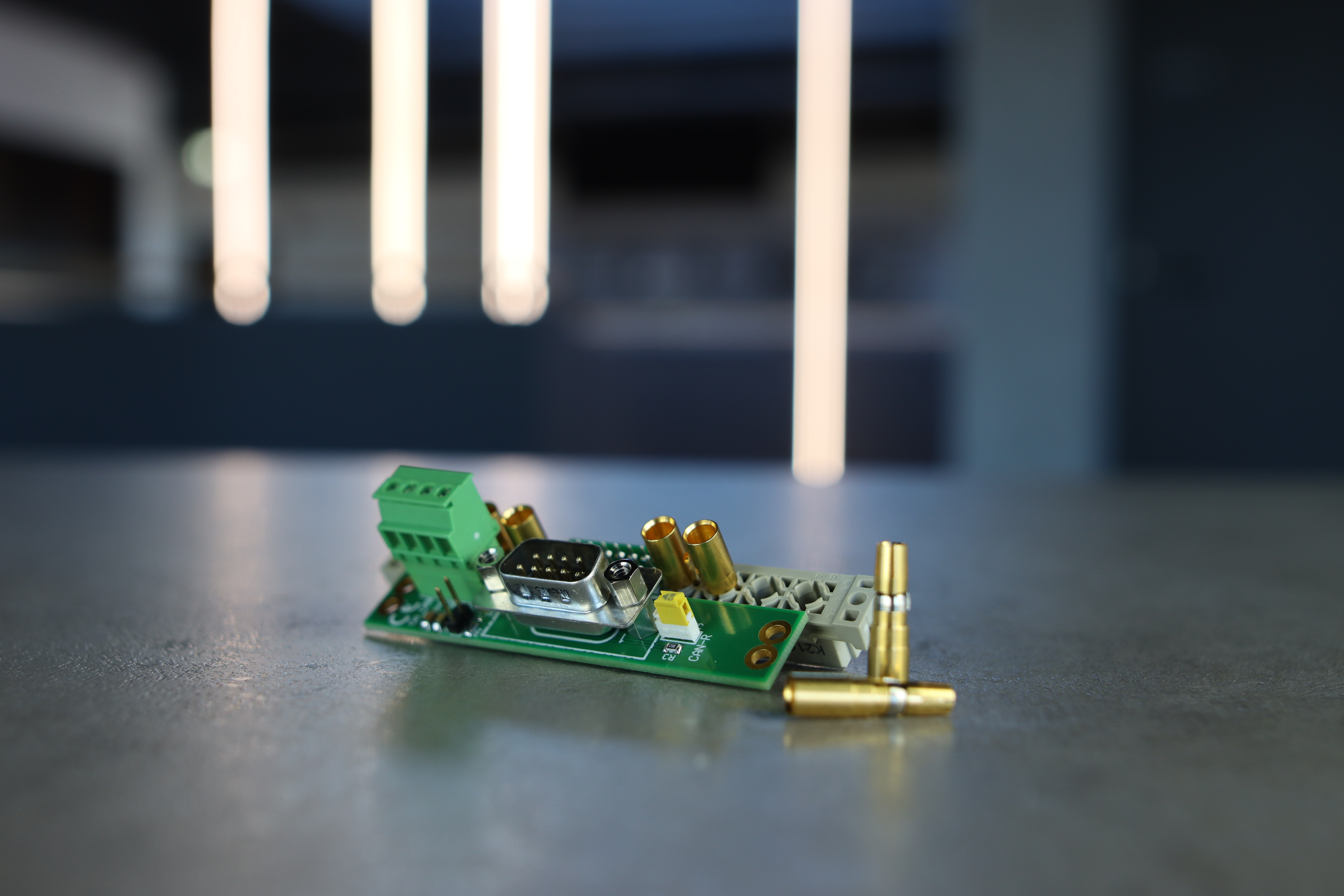

  • CMM IV Backplane CAN inkl. VG24+8 - Stecker + 8 Hochstromkontakte

  • CMM 2CH Backplane-Rack

  • CMM 3CH Backplane-Rack


Sie benötigen eine maßgeschneiderte Messlösung?
Unsere hochpräzisen Strommessmodule sind auch als individuell konfigurierbare Variante im robusten Laborgehäuse erhältlich – perfekt für Forschung, Entwicklung und Spezialanwendungen.
