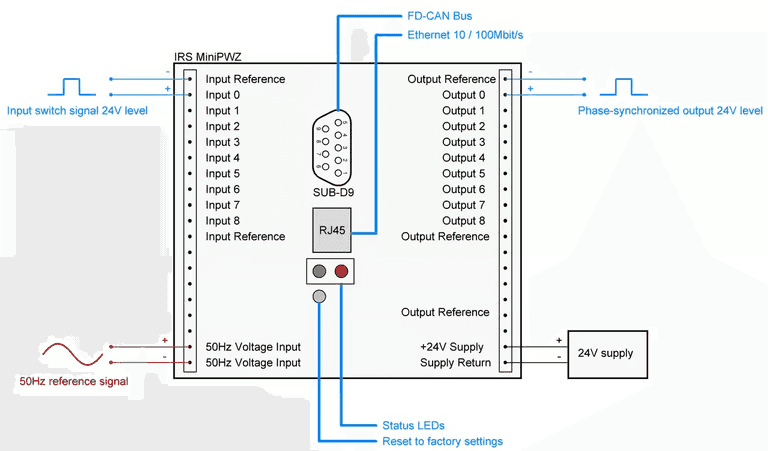

9.1Schritt 1: Verdrahtung
- Die anzuschließenden Signale hängen von der Systemumgebung ab, die folgende Liste stellt das Minimum dar.
- Spannungsversorgung (+24V Supply/Supply Return)
- Referenzsignal (50 Hz Voltage Input)
- Ein unsynchronisiertes Eingangssignal (Input 0/Input Reference)
- Ein synchronisiertes Ausgangssignal (Output 0/Output Reference)
- Ethernet über RJ45-Steckverbinder (für Konfiguration über WebServer)
9.2Schritt 2: IP-Konfiguration
9.2.1WebServer
Zum Setzen der Ethernet-Konfiguration wird die Web-Oberfläche empfohlen, vgl. dazu auch das vorherige Kapitel WebServer.

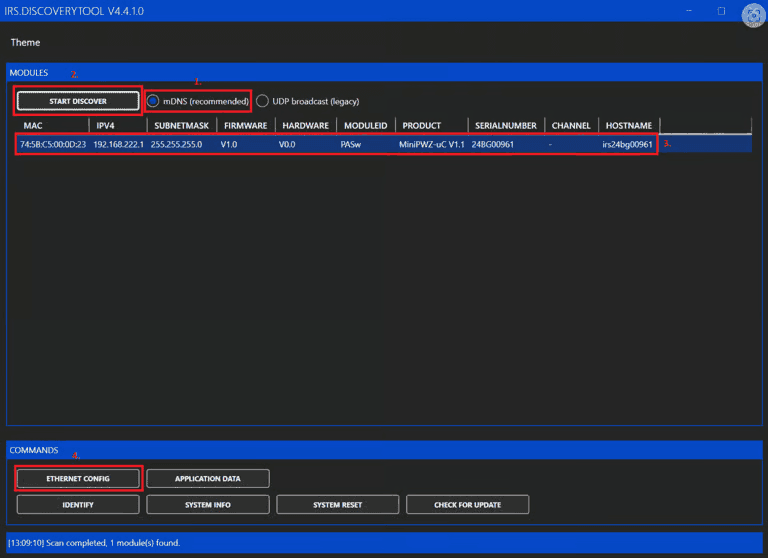

9.2.2DiscoveryTool
- mDNS (Multicast DNS, Protokoll zum Übersetzen von IP-Adressen) auswählen
- Modulsuche starten
- Gewünschtes Modul auswählen

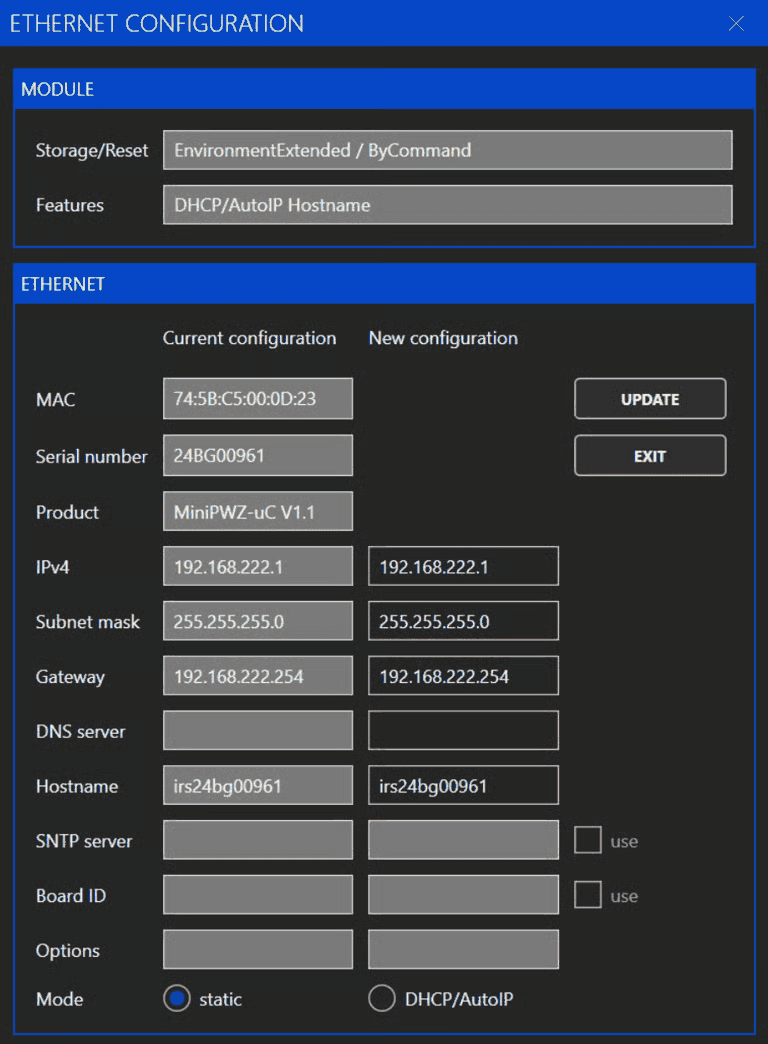

- Menü für Netzwerkkonfiguration öffnen
Mit einem Klick auf Update werden die Änderungen in den Mikrocontroller geschrieben und der Controller neu gestartet. Danach wird das Konfigurationsfenster automatisch geschlossen.
- DNS server: wird für dieses Modul nicht benötigt
- DHCP/AutoIP: falls kein DHCP-Server zur Verfügung steht, wird auf AutoIP umgeschaltet (die zugewiesene Adresse kann über einen erneuten Suchlauf ermittelt werden)
9.3Schritt 3: Sonstiges
Es wird empfohlen, die Verzögerungszeiten wie im Kapitel Einstellen der Verzögerungszeiten beschrieben zu ermitteln und entsprechend einzutragen.
