Die folgende Abbildung zeigt ein Blockschaltbild des CMM_III und seiner externen Anschlüsse:
Allgemeiner Aufbau:
- Das CMM_III benötigt eine Spannungsversorgung von 5…24 V an PWR/GND_Ext.
- Der Strompfad des CMM_III wird in Reihe zum Prüfling geschaltet, dessen Strom überwacht werden soll.
Die Messwerte können auf folgenden Wegen ausgelesen werden:
- Digitale Ausgabe als 32-Bit-SPI-Wort mit LVDS-Spannungspegel.
- CAN (High-Speed-CAN mit 250…1000 kbit/s)
- RS232 als ASCII-String über die Serviceschnittstelle
Weitere Merkmale:
- Die RS232-Serviceschnittstelle kann auch zur Konfiguration des Moduls verwendet werden.
- Dauerhafte Speicherung der Konfigurationsparameter im Flash-Speicher
- Berechnung von Mittel-, Minimal- und Maximalwerten.
- Der Strompfad ist von der Elektronikversorgung und den digitalen Ein-/Ausgängen galvanisch getrennt (bis 150 V)
- Erkennung von Rückstrom
- LEDs in der Frontblende zur Power-Good-Anzeige (ab Hardware-Revision 2.0)
1.1Pinbelegung der Steckverbinder
1.1.1Systemsteckverbinder
| Schnittstelle | Signal | Pin | Empfohlene Leitung | Bemerkungen |
|---|---|---|---|---|
| Modulversorgung | PWR_Ext | C13 | 0,14 … 0,5 mm² | |
| Modulversorgung | GND_Ext | A13, A14, A16, A17, A18, A19, A20 | 0,14 … 0,5 mm² | Mindestens 1 Pin anschließen |
| On/Off | On/Off | A15 | 0,14 … 0,5 mm² | |
| CAN | CAN_L | B14 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 120 Ohm Impedanz |
| CAN | CAN_H | C14 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 120 Ohm Impedanz |
| LVDS-SPI | CLK_In+ | B15 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | CLK_In- | C15 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | En_In+ | B16 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | En_In- | C16 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | Rx+ | B17 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | Rx- | C17 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | Tx+ | B18 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | Tx- | C18 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | En_In+ | B19 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | En_In- | C19 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | CLK_Out+ | B20 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| LVDS-SPI | CLK_Out- | C20 | 0,14 … 0,5 mm² verdrilltes Paar | Leitung mit ~ 100 Ohm Impedanz |
| Strompfad | Curr_In | 4x Hochstromkontakt A1-A12, B1-B12, C1-C12 | 1…4 x 10 mm² | Je nach anliegendem Strom 1 bis 4 Leitungen mit passendem Querschnitt jeweils für Eingang und Ausgang verwenden. Bei Strömen über 60 A alle 4 Kontakte sowohl für den Eingang als auch für den Ausgang verwenden. |
| Strompfad | Curr_Out | 4x Hochstromkontakt A21-A32, B21-B32, C21-C32 | 1…4 x 10 mm² | Je nach anliegendem Strom 1 bis 4 Leitungen mit passendem Querschnitt jeweils für Eingang und Ausgang verwenden. Bei Strömen über 60 A alle 4 Kontakte sowohl für den Eingang als auch für den Ausgang verwenden. |
1.1.2RS232-Servicesteckverbinder
| Schnittstelle | Signal | Pin | Empfohlene Leitung | Bemerkungen |
|---|---|---|---|---|
| RS232 | CMM_Tx | 2 | Standard-1:1-Kabel, 9-polig | Daten an PC senden |
| RS232 | CMM_Rx | 3 | Standard-1:1-Kabel, 9-polig | Daten vom PC empfangen |
| RS232 | GND | 5 | Standard-1:1-Kabel, 9-polig | GND mit GND_Ext verbunden |
Beachten Sie, dass RS232 ein Serviceanschluss ist. Im Normalbetrieb wird der Systemsteckverbinder mit der CAN- oder der LVDS-SPI-Schnittstelle verwendet.
1.1.3Gegenstecker zum Systemsteckverbinder
Für den Gegenstecker am Prüfsystem können die folgenden Komponenten verwendet werden. Benötigt wird 1 Steckverbinder mit 8 Hochstromkontakten. Die folgende Tabelle enthält verschiedene Ausführungen zum Crimpen oder Löten von zwei Herstellern.
| Artikel | Menge | Bestellnummer | Hersteller | Bemerkungen |
|---|---|---|---|---|
| DIN41612 Typ M 24+8 | 1 | 09 03 224 6804 | Harting | |
| DIN41612 Typ M 24+8 | 1 | 354 116 | ERNI | |
| Hochstromkontakt | 8 | 09 03 000 6115 | Harting | Crimpausführung |
| Hochstromkontakt | 8 | 09 03 000 6103 | Harting | Lötausführung |
| Hochstromkontakt | 8 | 594 182 | ERNI | Crimpausführung |
| Hochstromkontakt | 8 | 594 176 | ERNI | Lötausführung |
1.2Abmessungen
Das CMM_III ist als Europakarte mit 160 mm x 100 mm ausgeführt, mit einer Frontblende von 25,4 mm Breite (5 TE) und einem Standard-Steckverbinder DIN41612. Mit diesen Abmessungen passt es in standardmäßige 19-Zoll-Baugruppenträger und -Racks mit 3 HE.
1.3Technische Daten
1.3.1Strompfad
Je nach anliegenden Strömen muss der Messstrompfad niederohmig verdrahtet werden, damit die Spannungsabfälle gering bleiben. Verwenden Sie also kurze Leitungen und möglichst viele Hochstromkontakte – sowohl für den Stromeingang als auch für den Stromausgang.
Jeder Hochstromkontakt darf maximal 40 A DC führen. Mehr genutzte Hochstromkontakte mit Leitungen großen Querschnitts führen jedoch aufgrund der Wärmeableitung sowohl zu geringeren Spannungsabfällen als auch zu einer niedrigeren Temperatur am CMM_III. Eine niedrigere Temperatur bedeutet auch eine geringere Drift.
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| DC-Strom | 0 | 100 | A | Betrieb unter folgenden Bedingungen: 25 °C Umgebungstemperatur ohne Luftströmung; 50 °C Umgebungstemperatur mit Luftströmung ~2 m/s | |
| DC-Strom im ungünstigsten Fall (Worst Case) | 160 | A | 25 °C Umgebungstemperatur mit Luftströmung >6 m/s an Leistungsbauteilen und Steckverbinder | ||
| DC-Strom pro Hochstromkontakt | 40 | A | 50 °C Umgebungstemperatur | ||
| Messbereich | 190 | A | Max. 3 Sekunden | ||
| Einzelpulsstrom | 300 | A | Max. 100 ms | ||
| Spannung am CMM_III @ OFF HW-Rev 1.2 | 36 | V | Das Modul trennt den Strompfad, wenn PWR_Ext unter 4,8 V liegt oder ON/Off auf Low-Pegel liegt. Bei HW-Rev 1.1 beträgt die max. Spannung 30 V! | ||
| Leckstrom @ OFF | 0 | 20 | µA | @ 36 V | |
| Spannungsdifferenz zwischen GND_Ext und Strompfad | -150 | 150 | V | Der Grenzwert ist durch die Leiterbahnabstände auf der Leiterplatte begrenzt. Die elektronischen Bauteile sind für mindestens 250 V spezifiziert | |
| Ansprechschwelle der Rückstromerkennung | 50 | 1000 | mA | Abhängig von Temperatur und Bauteilen | |
| Rückstrom dauerhaft | 0 | 30 | A | ||
| Rückstrom Einzelpuls | 200 | A | Max. 1 Sekunde. |
1.3.2Stromabtastung
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| Abtastrate (fS) | 41,667 | kHz | Externe Abtastrate | ||
| Interne Abtastrate (fS_INT) | 375 | kHz | 9 interne Abtastwerte bilden einen externen Abtastwert | ||
Anzahl ignorierter Abtastwerte nach Messbereichswechsel (Totzeit) (konfigurierbar mit dem Befehl RCISC) | 6 | 6 | 255 | Abtastwerte | Ab Firmware 2.2.0. Standardwert nach dem Start: 6 Abtastwerte (Hinweis: Der Messbereich kann sich während dieser Zeit ändern (erhöhen), wenn der Spannungsabfall zu stark ansteigt. Dadurch wird der Totzeit-Timer zurückgesetzt!) |
1.3.3Modulversorgung
Schließen Sie an PWR_Ext/GND_Ext eine Spannungsquelle an. Es wird empfohlen, nicht das Netzteil des Prüflings zu verwenden, damit die Versorgung des Messgeräts von der Versorgung des Prüflings getrennt ist. Typische Anwendungen verwenden Netzteile mit 5 V, 12 V oder 24 V. Weitere Komponenten können aus derselben Spannungsquelle versorgt werden.
Aufgrund des weiten Eingangsspannungsbereichs des CMM_III ist es dennoch möglich, das CMM_III aus der Versorgung des Prüflings zu speisen.
Beachten Sie, dass der Strompfad getrennt ist, wenn keine Versorgungsspannung anliegt.
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| Versorgungsspannung | 4,9 | 26 | V | PWR_Ext gegen GND_Ext | |
| Versorgungsstrom (DC) @ 5 V | 190 | 210 | 250 | mA | |
| Versorgungsstrom (DC) @ 12 V | 80 | 92 | 120 | mA | |
| Versorgungsstrom (DC) @ 24 V | 40 | 51 | 70 | mA | |
| Einschaltstrom der Versorgung | 1,2 | 1,5 | A | Einschaltstrom für ca. 5 ms @ dU/dt = 1 V/ms |
1.3.4DC-Genauigkeit
Die Genauigkeit des Moduls wird mit Gleichströmen überprüft. Jedes Modul durchläuft bei IRS ein Kalibrierverfahren. Das Modul kann nachkalibriert werden.
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| Genauigkeit unkalibriert | 0,5 | 2 | % vom Messbereich | Max. in % des jeweiligen Messbereichs | |
| Genauigkeit kalibriert | 0,2 | 1 | % vom Messbereich | Max. in % des jeweiligen Messbereichs | |
| Auflösung Range_0 | 100 | nA | Begrenzt durch die Schrittweite der Ausgabedaten. | ||
| Auflösung Range_1 | 404 | nA | |||
| Auflösung Range_2 | 4,04 | µA | |||
| Auflösung Range_3 | 40,3 | µA | |||
| Auflösung Range_4 | 403 | µA | |||
| Auflösung Range_5 | 4,03 | mA | |||
| Auflösung Range_6 | 46,8 | mA |
1.3.5DC-Spannungsabfall
Der Spannungsabfall ist die Spannung zwischen Stromeingang und Stromausgang, gemessen am Modulsteckverbinder. Der Spannungsabfall an den Buchsenkontakten des Gegensteckers und an der Verdrahtung muss hinzugerechnet werden.
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| Abfall @ 100 µA | 70 | 80 | mV | Range_0 | |
| Abfall @ 1 mA | 70 | 80 | mV | Range_1 | |
| Abfall @ 10 mA | 70 | 80 | mV | Range_2 | |
| Abfall @ 100 mA | 70 | 80 | mV | Range_3 | |
| Abfall @ 1 A | 90 | 100 | mV | Range_4 | |
| Abfall @ 10 A | 100 | 120 | mV | Range_5 | |
| Abfall @ 40 A | 45 | 60 | mV | Range_6 | |
| Abfall @ 100 A | 120 | 150 | mV | Range_6 | |
| Abfall @ 160 A | 200 | 230 | mV | Range_6 |
1.3.6On/Off-Schnittstelle
Mit dem digitalen Eingang On/Off wird der Strompfad des CMM_III ein- oder ausgeschaltet.
Der Strompfad ist verbunden, wenn ein High-Pegel anliegt.
Der Strompfad ist offen, wenn ein Low-Pegel anliegt.
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| On/Off-Steuerung – Low = OFF | -0,7 | 1,0 | V | ||
| On/Off-Steuerung – High = ON | 3,0 | 25 | V | ||
| Eingangswiderstand On/Off-Steuerung | 15 | kOhm | 0…3,3 V | ||
| Eingangswiderstand On/Off-Steuerung | 5 | 15 | kOhm | 3,3…25 V |
1.3.7CAN-Schnittstelle
Die integrierte CAN-Schnittstelle ist eine übliche High-Speed-CAN-Schnittstelle.
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| Spannung an CAN_H oder CAN_L | -0,5 | 5,5 | V | Gegen GND_Ext | |
| Eingangsbereich, transienter Puls CAN_H und CAN_L | -25 | 25 | V | ||
| Dominanter Ausgangspegel | 1,2 | 2 | 3 | V | |
| Rezessiver Ausgangspegel | -120 | 0 | 12 | mV | |
| Datenrate | 1000 | kbit/s |
Weitere Einzelheiten finden Sie im Datenblatt SN65HVD230 und unter CAN.
1.3.8LVDS-SPI-Schnittstelle
| Parameter | Min | Typ | Max | Einheit | Bemerkungen |
|---|---|---|---|---|---|
| Spannungsbereich | -0,2 | 2,7 | V | LVDS-SPI-Eingänge | |
| Terminierung | 100 | Ohm | LVDS-SPI-Eingänge | ||
| Bereich der differenziellen Eingangsspannung | 100 | 350 | 600 | mV | LVDS-SPI-Eingänge |
| Bereich der Gleichtakt-Eingangsspannung | 0,3 | 1,2 | 2,2 | V | LVDS-SPI-Eingänge |
| Bereich der differenziellen Ausgangsspannung | 247 | 350 | 600 | mV | LVDS-Ausgang |
| Bereich der Gleichtakt-Ausgangsspannung | 1,125 | 1,25 | 1,375 | V | LVDS-Ausgang |
| Baudrate LVDS-Schnittstelle (typisch, ohne Rückführung) | 500 | 1250 | 1500 | kBit/s | Ohne Taktrückführung |
| Baudrate LVDS-Schnittstelle (maximal, mit Rückführung) | 15.000 | MBit/s | Mit Taktrückführung zum System |
Weitere Einzelheiten finden Sie im Datenblatt DS90LV049 und unter LVDS-SPI.
1.4Systemintegration
Der folgende Abschnitt behandelt die hardwareseitigen Aspekte der Schnittstellen für den Zugriff auf die Messdaten. Hinweise zur Integration des Strompfads und der Spannungsversorgung finden Sie in den technischen Daten.
1.4.1CAN
Über die High-Speed-CAN-Schnittstelle können Messdaten ausgelesen werden.
Als Gegenstelle für die Datenerfassung kann jede High-Speed-CAN-Schnittstelle eines beliebigen Herstellers verwendet werden. Stellen Sie sicher, dass der gesamte Bus ordnungsgemäß mit zweimal 120 Ohm an den beiden äußeren Enden des Busses terminiert ist. Weitere Abschlusswiderstände sind nicht enthalten.
Die Leitungen müssen verdrillte Paare mit einer Impedanz von 120 Ohm sein.
Alle CMMs am Bus sollten mit derselben Baudrate arbeiten und unterschiedliche CAN-IDs verwenden. CAN-ID und Baudrate können über die RS232-Serviceschnittstelle konfiguriert werden und werden dauerhaft im Flash-Speicher abgelegt.
Für die Integration als einzelnes Modul in einen Prüfsystemaufbau fügen Sie bitte eine CAN-Gegenstelle mit einem Abschlusswiderstand von 120 Ohm hinzu. Das CMM_III enthält eine 120-Ohm-Terminierung, die über einen Jumper aktiviert oder deaktiviert werden kann (siehe Abbildung 3).
Wenn mehrere CMM_III parallel an eine CAN-Schnittstelle angeschlossen sind, muss der Abschlusswiderstand jedes einzelnen CMM_III deaktiviert werden. Am äußeren Ende des CAN-Busses muss eine einzelne Terminierung vorhanden sein.
Die folgende Abbildung zeigt, wie der Abschlusswiderstand mit dem rot markierten Jumper J3 deaktiviert wird:
Siehe auch CAN-Backplane, wenn Sie die Backplane mit der CAN-Schnittstelle verwenden.
1.4.2LVDS-SPI
Umsetzungsvarianten
LVDS-SPI ist integriert, um Daten mit einer höheren Datenrate aus dem CMM auszulesen, als über CAN möglich ist. LVDS-SPI darf jedoch nicht in einer rauen Prüfsystemumgebung verwendet werden.
Für ein einzelnes Modul kann der folgende Aufbau verwendet werden. Beachten Sie, dass jedes Signal im Diagramm tatsächlich ein differenzielles Paar ist. Mit diesem Aufbau lassen sich Datenraten von ca. 1,5 Mbit/s erreichen. Bei dieser Geschwindigkeit ist für ein einzelnes Modul eine Abtastrate von bis zu 20 kS/s möglich.
Bei Datenraten über 1,5 Mbit/s müssen die Enable- und die Clock-Leitung zum Datenerfassungssystem zurückgeführt werden. Mit diesem Aufbau können Daten, Clock-Rückführung und Enable-Rückführung synchron ausgewertet werden. Andernfalls kann die Verzögerung durch das CMM zu fehlerhaften Daten führen.
Die LVDS-SPI-Schnittstelle ist so ausgelegt, dass mehrere CMMs als Daisy Chain hintereinandergeschaltet werden können, wie die folgende Abbildung zeigt.
Die maximale Anzahl an CMMs hängt von der Datenrate, der Abtastrate und der Leistungsfähigkeit des Datenerfassungssystems ab. Typische Aufbauten sind:
Typischer Aufbau 1:
- 1…10 CMMs
- Abtastrate von 2,5 kS/s.
- Taktrate von 1,25 Mbit/s
- Rückführung von Clock und Enable nicht erforderlich
Typischer Aufbau 2:
- 1…10 CMMs
- Abtastrate von 20 kS/s
- Taktrate von 10 Mbit/s
- Rückführung von Clock und Enable erforderlich.
Beachten Sie, dass die Leitungen für Clock, Enable, Rx und Tx in jedem Fall mindestens ordnungsgemäß verdrillt sein müssen und höchstens ca. 1 m lang sein dürfen. Wenn größere Entfernungen überbrückt werden müssen, verwenden Sie bitte die unter Backplane für einfachen Anschluss beschriebene Backplane mit geschirmten CAT5…CAT7-Kabeln. Verwenden Sie in rauen Umgebungen immer die Backplane.
Datenerfassung mit IRS MesSy
Das Standardgerät für die Datenerfassung ist das IRS MesSy. MesSy ist ein universelles, wiederverwendbares Multifunktionsmessgerät, das speziell für Lebensdauertests von Kfz-Steuergeräten entwickelt wurde.
Alle Softwarekomponenten sind integriert und einsatzbereit für ein einzelnes CMM oder mehrere CMMs in Daisy Chain. Die Auswertung von Minimum, Maximum und Mittelwert ist enthalten. Streaming der CMM-Daten ist verfügbar.
Weitere Informationen finden Sie unter
https://www.irs.systems/id/irs-messy/
https://www.irs.systems/de/id/irs-messy/ (Deutsch)
Die folgende Tabelle zeigt die Verbindungen zwischen MesSy und CMM:
| MesSy-Signal | MesSy-Pin @ X1 | CMM_II-Signal | CMM_III-Pin | Leitung | Bemerkungen |
|---|---|---|---|---|---|
| LVDS_Out_3+ | B16 | Rx+ | B17 | Verdrilltes Paar | Erstes CMM in der Kette |
| LVDS_Out_3- | C16 | Rx- | C17 | Verdrilltes Paar | Erstes CMM in der Kette |
| LVDS_Out_2+ | B15 | En_In+ | B16 | Verdrilltes Paar | Erstes CMM in der Kette |
| LVDS_Out_2- | C15 | En_In- | C16 | Verdrilltes Paar | Erstes CMM in der Kette |
| LVDS_Out_1+ | B14 | Clk_In+ | B15 | Verdrilltes Paar | Erstes CMM in der Kette |
| LVDS_Out_1- | C14 | Clk_In- | C15 | Verdrilltes Paar | Erstes CMM in der Kette |
| LVDS_In_1+ | C12 | Tx+ | B18 | Verdrilltes Paar | Tx des letzten CMM in der Kette |
| LVDS_In_1- | B12 | Tx- | C18 | Verdrilltes Paar | Tx des letzten CMM in der Kette |
| Trigger 1…16 | A7-A12, B7-B11, C7-C11 | On/Off | B15 | Einzelleitung | Eine beliebige der 16 Trigger-Leitungen des MesSy verwenden |
Das folgende Beispiel zeigt den Anschluss der Kommunikationsleitungen, der Spannungsversorgung und der On/Off-Steuerung von zwei CMMs:
Datenerfassung mit NI Compact RIO
Für die Datenerfassung bietet IRS Schnittstellenmodule für die Compact-RIO-Plattform von National Instruments an. Die Software kann in die Anwendung des Anwenders integriert werden. Für die Datenerfassung mit Compact-RIO wenden Sie sich bitte an IRS.
Kundenspezifische Datenerfassung
Für die Datenerfassung kann jedes Modul mit SPI-Schnittstelle verwendet werden, z. B. Mikrocontroller. Der Pegel jedes Signals muss dem LVDS-Standard entsprechen, damit die Kommunikation über lange Leitungen in rauen Umgebungen einwandfrei funktioniert.
Timing und Datenformat der Kommunikation finden Sie unter LVDS-SPI-Datenausgabe.
1.4.3Backplane für einfachen Anschluss
Für eine einfache Verdrahtung der Schnittstellen wird die Verwendung der zusätzlichen Backplane empfohlen. Insbesondere bei LVDS-SPI können damit Standardkabel verwendet werden, die den Verdrahtungsaufwand verringern und eine ordnungsgemäße Schirmung bieten.
Drei Backplanes sind erhältlich:
- LVDS-SPI / 5 TE Breite (25,4 mm)
- CAN / 5 TE Breite (25,4 mm)
- LVDS+CAN / 8 TE Breite (40,64 mm)
LVDS-SPI-Backplane
Die LVDS-SPI-Backplane kann verwendet werden, wenn keine CAN-Schnittstelle benötigt wird und viele CMMs auf engem Raum integriert werden müssen. Die Backplane ermöglicht den einfachen Anschluss der LVDS-SPI-Schnittstelle mit Standard-CAT5…CAT7-Kabeln und sorgt dabei für eine ordnungsgemäße Schirmung.

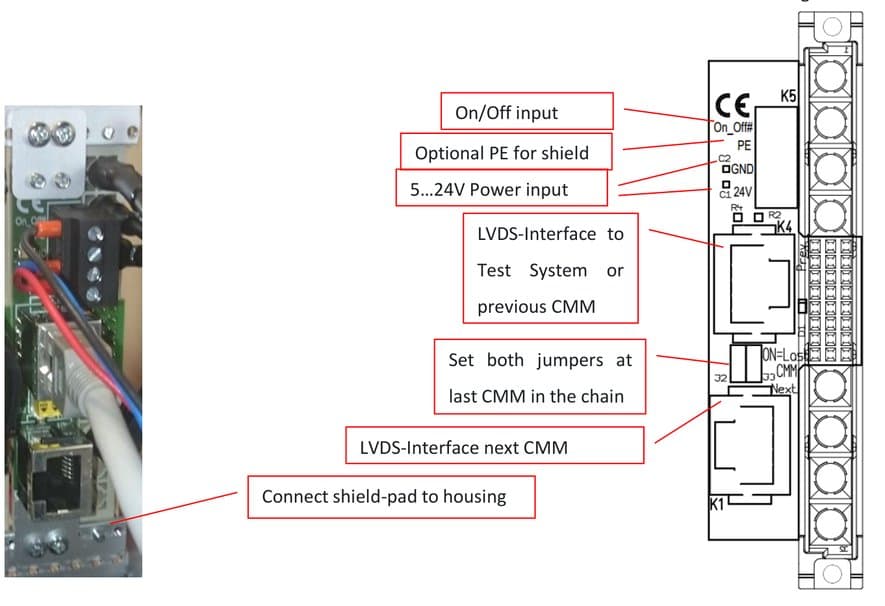

Die folgende Abbildung zeigt die Möglichkeiten, die Daten an das Datenerfassungssystem zurückzuführen. Die erste Variante wird für Taktraten bis 1,5 Mbit/s verwendet, die zweite Variante benötigt für höhere Datenraten die Rückführung von Clock und Enable.
CAN-Backplane
Die CAN-Backplane kann verwendet werden, wenn keine LVDS-SPI-Schnittstelle benötigt wird und viele CMMs auf engem Raum integriert werden müssen.
LVDS+CAN-Backplane
Es kann sowohl auf LVDS-SPI als auch auf CAN zugegriffen werden, allerdings mit dem Nachteil, dass mehr Platz für die Steckverbinder vorgesehen werden muss.
Dokumente und Downloads
Weitere Dokumente und Dateien zu Ihrem IRS-Produkt finden Sie auf myIRS.
