Current Measurement Module

Hochpräzise Strommessmodule

Listenpreis ab 1.520 €

Current Measurement Module

Die Strommessmodule von IRS ermöglichen eine hochpräzise Überwachung des Betriebs- und Ruhestroms, insbesondere für industrielle Anwendungen wie z.B. im Automobilbereich.

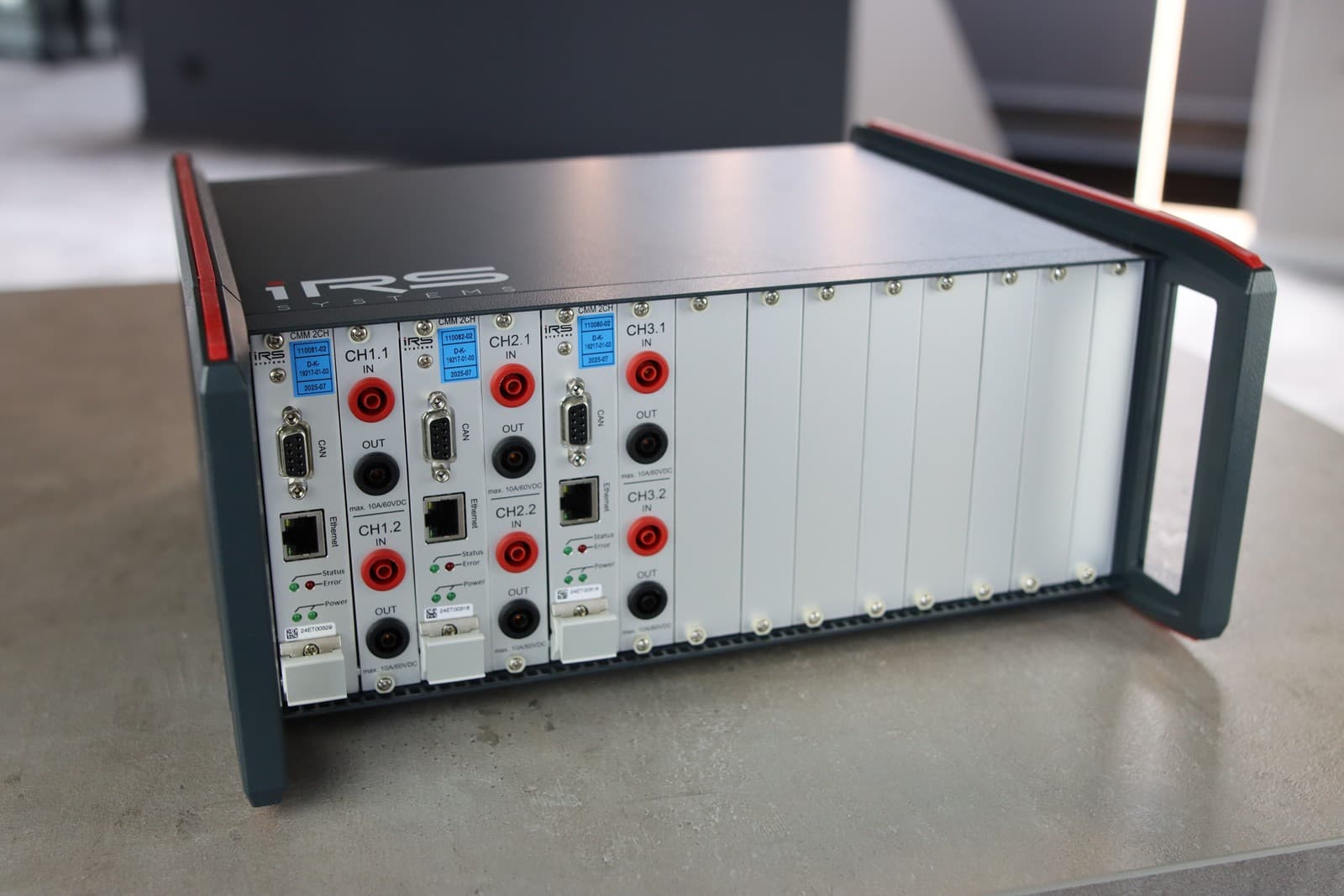

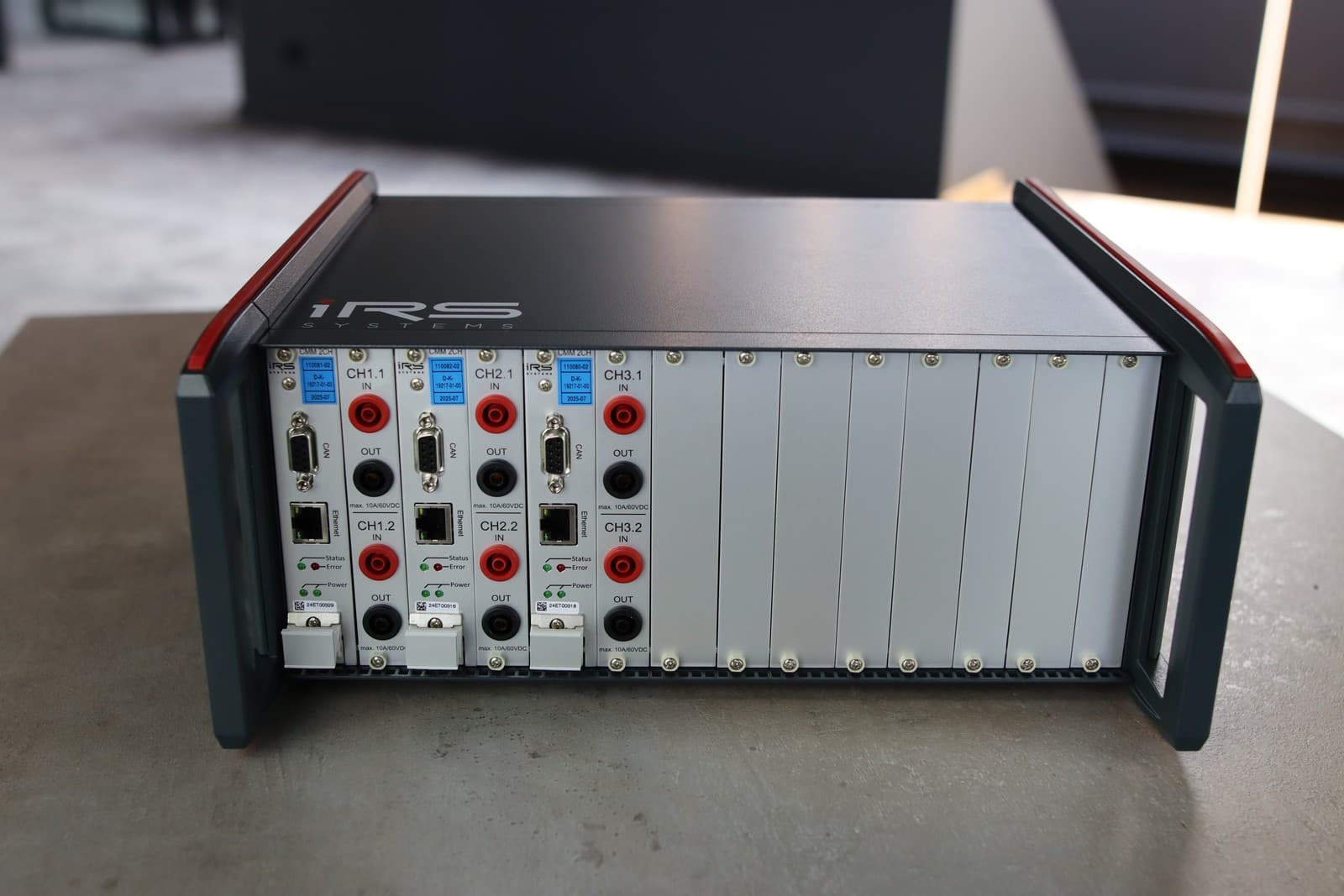

Die CMM-Module im Europlatinen-Format können in einem Standard-19“-Baugruppenträger steckbar montiert werden. Sie können aber auch als Stand Alone-Gerät mit einem oder mehreren Kanälen z.B. in einem Tischgehäuse integriert werden.

Durch ihre DAkkS-Kalibrierbarkeit inkl. einer Justage-Möglichkeit und der hohen Zuverlässigkeit bieten die Module sehr genaue Langzeitmessergebnisse.

Ein Rekalibrierungsprozess lässt sich einfach und wartungsfreundlich integrieren.

Alle angebotenen Module verfügen über zwei Kommunikationsschnittstellen, die die Konfiguration und Messwert-Erfassung sicherstellen:

  • CAN/ CAN FD
  • Ethernet

Allgemeine Key-Facts

  • Strommessung von 1 µA bis maximal 190 A (abhängig vom Modul)
  • Automatische und unterbrechungsfreie Umschaltung zwischen den Messbereichen
  • Überwachung von Min-, Max- und Mittelwert über beliebige Zeiträume
  • Kontinuierliche Messung mit Abtastraten bis zu 125 kSa/s
  • Integration in Testumgebungen über C#-DLL oder LabVIEW-Library

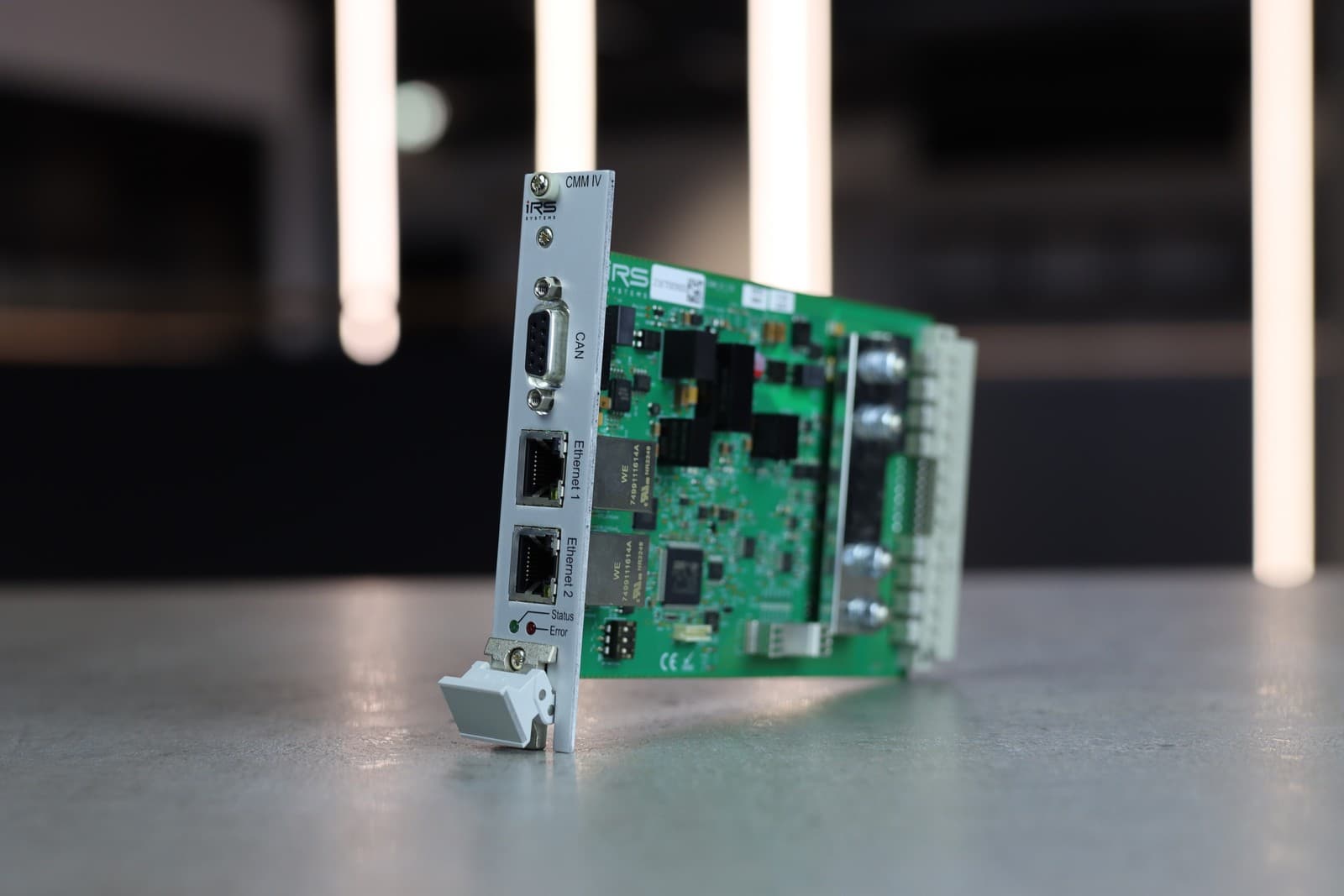

CMM-IV: 1 Strommesskanal, 100 A Dauerbelastung
CMM-IV: 1 Strommesskanal, 100 A Dauerbelastung

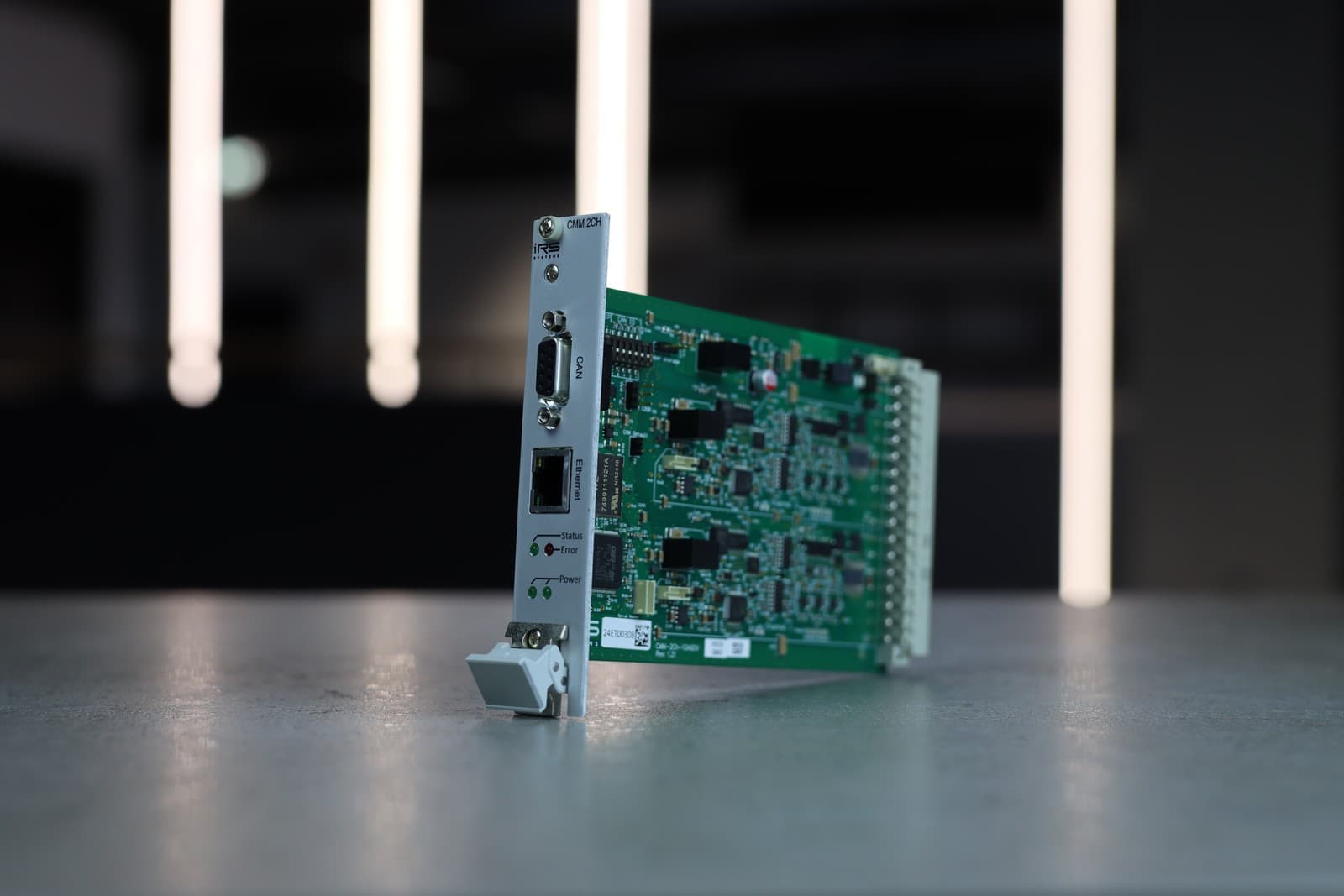

CMM-2CH: 2 Messkanäle, 10 A Dauerbelastung
CMM-2CH: 2 Messkanäle, 10 A Dauerbelastung

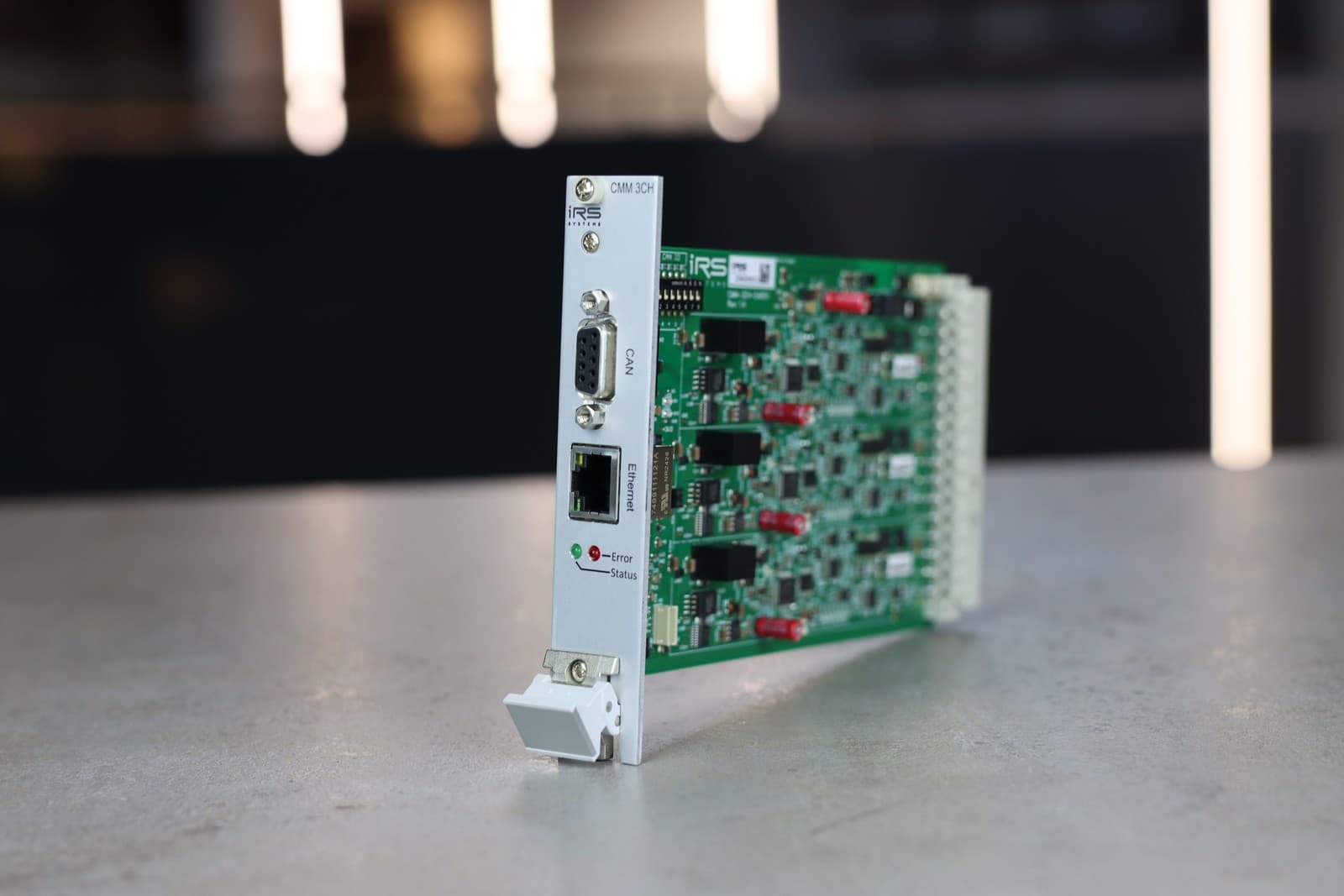

CMM-3CH: 3 Messkanäle, 5 A Dauerbelastung
CMM-3CH: 3 Messkanäle, 5 A Dauerbelastung

Vergleich und Preise

CMM-IV

Messbereich
1 µA – 190 A
Max. Dauerbelastung
100 A
Messabweichung (typ., kalibriert)
±0,2 % vom Bereichsendwert
Kanäle pro Modul
1
Abtastrate (max.)
125 kSa/s
Schnittstellen
CAN (Classic), CAN-FD, Ethernet

1.520 €

Listenpreis pro Stück

Anfrage

CMM-2CH

Messbereich
1 µA – 15 A
Max. Dauerbelastung
10 A
Messabweichung (typ., kalibriert)
±0,2 % vom Bereichsendwert
Kanäle pro Modul
2
Abtastrate (max.)
1 kSa/s
Schnittstellen
CAN (Classic), CAN-FD, Ethernet

2.500 €

Listenpreis pro Stück

Anfrage

CMM-3CH

Messbereich
1 µA – 15 A
Max. Dauerbelastung
5 A
Messabweichung (typ., kalibriert)
±0,2 % vom Bereichsendwert
Kanäle pro Modul
3
Abtastrate (max.)
1 kSa/s
Schnittstellen
CAN (Classic), CAN-FD, Ethernet

3.000 €

Listenpreis pro Stück

Anfrage

Zubehör

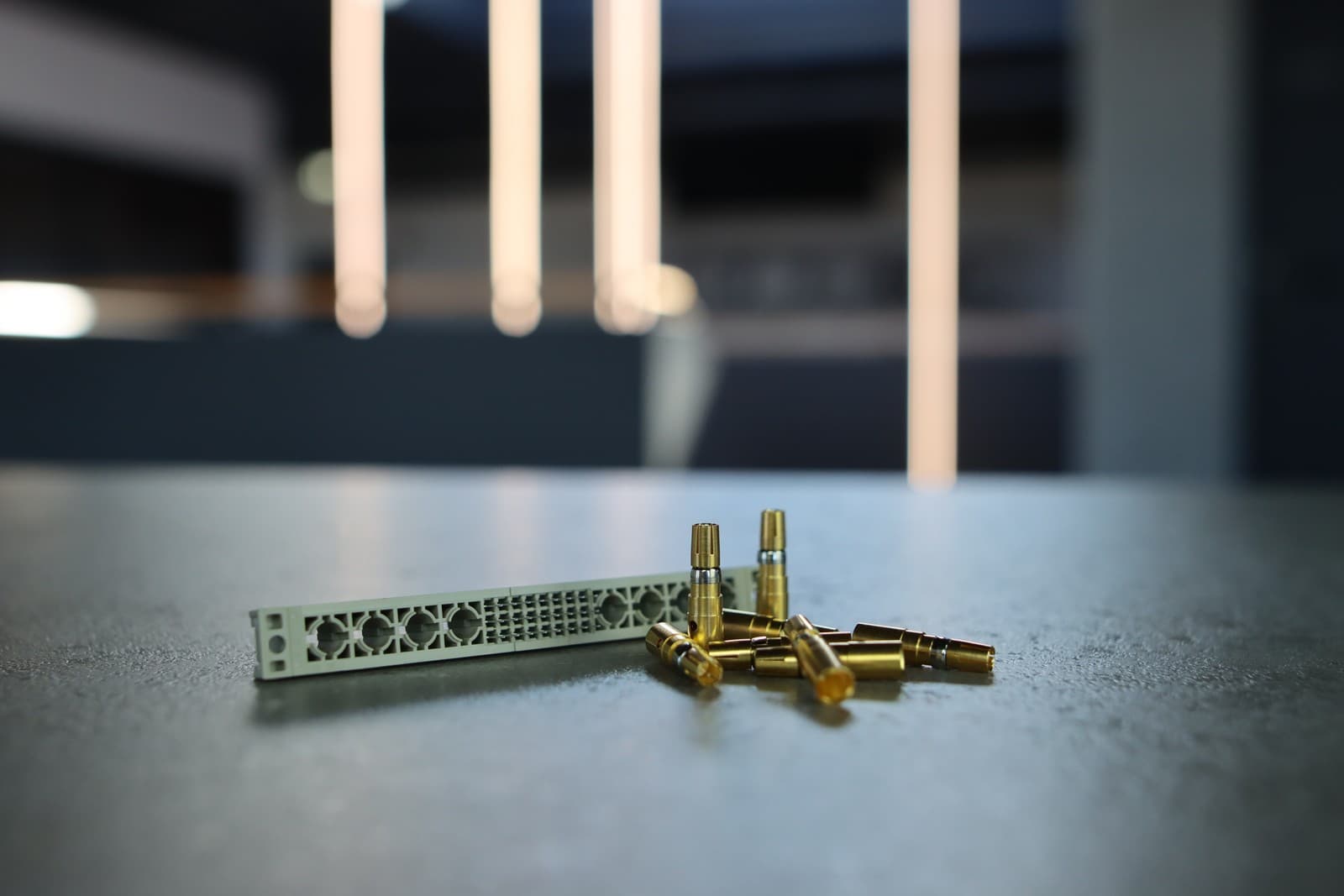

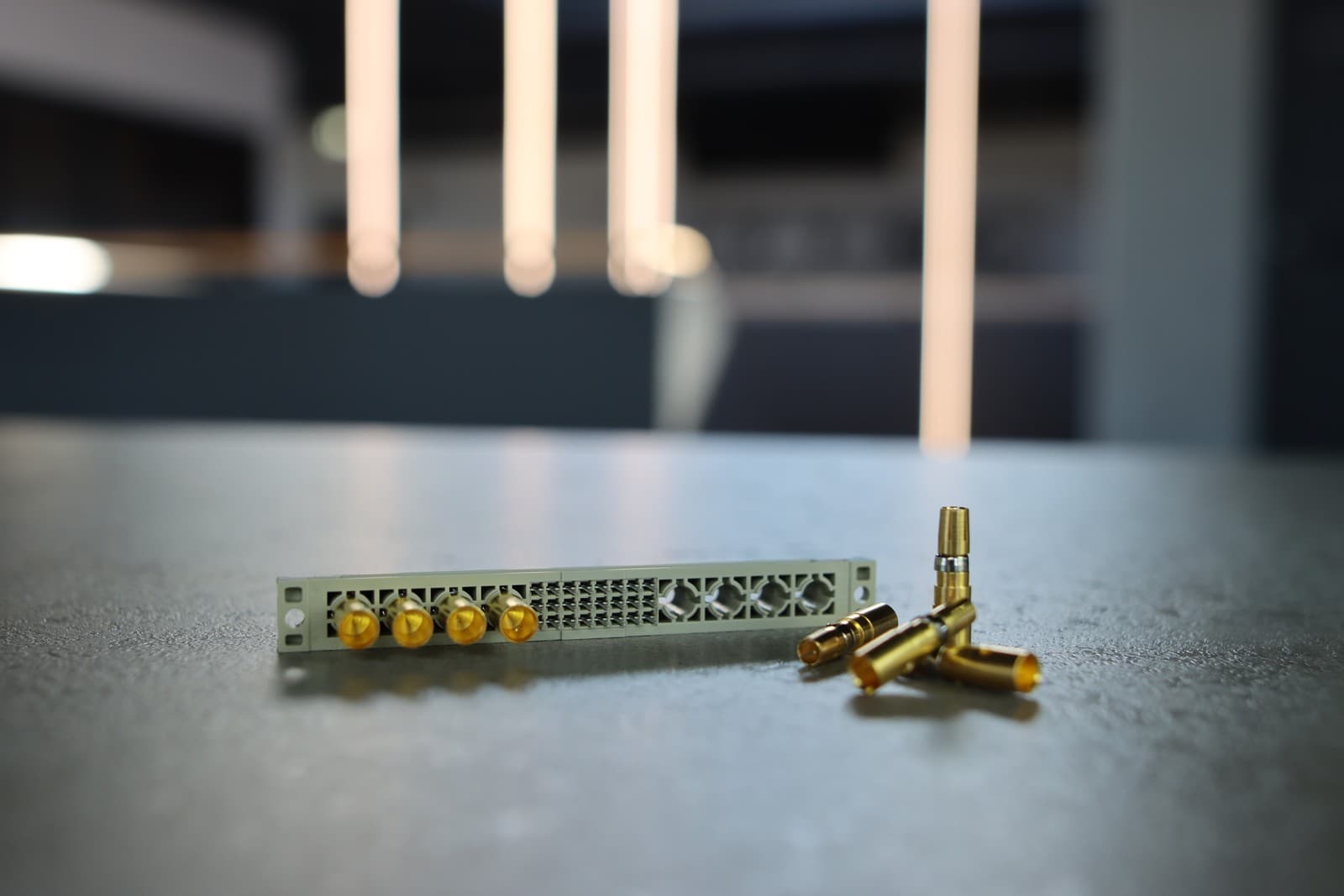

Gegenstecker

Gegenstecker aller Module

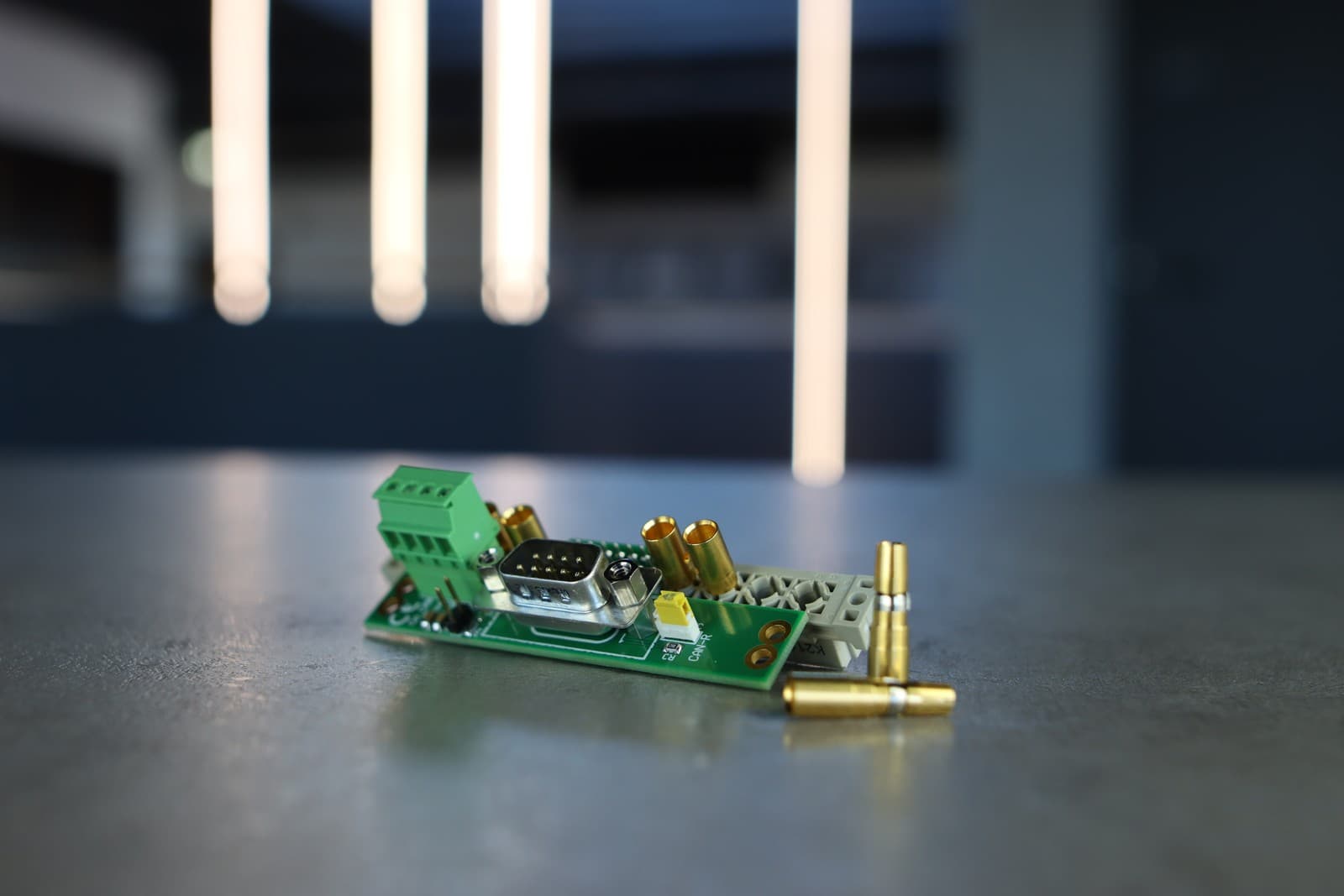

Backplanes

Für die einfache Kontaktierung unserer CMM bieten wir diverse Backplanes:

  • CMM IV Backplane CAN inkl. VG24+8 - Stecker + 8 Hochstromkontakte
  • CMM 2CH Backplane-Rack
  • CMM 3CH Backplane-Rack
Strommessmodul CMM – Betriebs- & Ruhestrommessung
Strommessmodul CMM – Betriebs- & Ruhestrommessung
Strommessmodul CMM – Betriebs- & Ruhestrommessung

Sie benötigen eine maßgeschneiderte Messlösung?

Unsere hochpräzisen Strommessmodule sind auch als individuell konfigurierbare Variante im robusten Laborgehäuse erhältlich – perfekt für Forschung, Entwicklung und Spezialanwendungen.

Strommessmodul CMM – Betriebs- & Ruhestrommessung
Strommessmodul CMM – Betriebs- & Ruhestrommessung
