Benutzeroberfläche für die Ausführung von Testsequenzen


IRS TUI ist ein universelles User Interface für die Ausführung und Überwachung existierender NI TestStand Sequenzdateien.

In Produktionsumgebungen ist eine klar strukturierte und übersichtliche Bedienoberfläche für das Bedienpersonal unerlässlich. Zusätzlich sollen auch Ergebnisdaten, ausgewählte Messwerte und Statusmeldungen sowie Fehlermeldungen und Statistikdaten aufbereitet werden. TUI schließt diese Lücke und bietet die am häufigsten nachgefragten Funktionen Out-of-the-box.

Mit einer Bediener- und Expertenansicht werden sowohl Übersichtlichkeit als auch der vollständige Zugriff auf alle relevanten Daten ermöglicht. Bereits ohne Anpassungen können Sie Ihre Testsequenz ausführen und Ergebnisse sammeln. TUI wertet die von TestStand verwendeten Modellnachrichten aus, sodass bereits ohne weitere Eingriffe eine korrekte Darstellung des Ablaufs gewährleistet ist.

Mit nur wenigen zusätzlichen Testschritten ergänzen Sie Ihre Testsequenz um hilfreiche Live-Daten für den Bediener, ohne dafür die Performanceverluste durch aktiviertes Tracing in Kauf nehmen zu müssen.

TUI ist modular aufgebaut, dadurch lassen sich sowohl Funktionsumfang als aus Darstellung bei Bedarf kundenspezifisch anpassen oder erweitern. Für besondere Anforderungen (z.B. Rundteller-Ansicht) kann beispielsweise die Bediener-Ansicht durch eine angepasste Version als Plugin ersetzt werden. Ebenso sind die meisten Programmkomponenten grundsätzlich auf Anfrage erweiterbar.

TUI ist seit 2016 auf vielen Testsystemen weltweit 24/7 im stabilen Dauereinsatz und wird laufend weiterentwickelt.

Benutzeroberfläche für die Ausführung von Testsequenzen


IRS TUI ist ein universelles User Interface für die Ausführung und Überwachung existierender NI TestStand Sequenzdateien.

In Produktionsumgebungen ist eine klar strukturierte und übersichtliche Bedienoberfläche für das Bedienpersonal unerlässlich. Zusätzlich sollen auch Ergebnisdaten, ausgewählte Messwerte und Statusmeldungen sowie Fehlermeldungen und Statistikdaten aufbereitet werden. TUI schließt diese Lücke und bietet die am häufigsten nachgefragten Funktionen Out-of-the-box.

Mit einer Bediener- und Expertenansicht werden sowohl Übersichtlichkeit als auch der vollständige Zugriff auf alle relevanten Daten ermöglicht. Bereits ohne Anpassungen können Sie Ihre Testsequenz ausführen und Ergebnisse sammeln. TUI wertet die von TestStand verwendeten Modellnachrichten aus, sodass bereits ohne weitere Eingriffe eine korrekte Darstellung des Ablaufs gewährleistet ist.

Mit nur wenigen zusätzlichen Testschritten ergänzen Sie Ihre Testsequenz um hilfreiche Live-Daten für den Bediener, ohne dafür die Performanceverluste durch aktiviertes Tracing in Kauf nehmen zu müssen.

TUI ist modular aufgebaut, dadurch lassen sich sowohl Funktionsumfang als aus Darstellung bei Bedarf kundenspezifisch anpassen oder erweitern. Für besondere Anforderungen (z.B. Rundteller-Ansicht) kann beispielsweise die Bediener-Ansicht durch eine angepasste Version als Plugin ersetzt werden. Ebenso sind die meisten Programmkomponenten grundsätzlich auf Anfrage erweiterbar.

TUI ist seit 2016 auf vielen Testsystemen weltweit 24/7 im stabilen Dauereinsatz und wird laufend weiterentwickelt.

Key facts


  • Modulares Design

  • Moderne Technik (.NET WPF, MVVM, MEF), verfügbar für TestStand 32/64-Bit ab TS2017

  • Folgt der von NI empfohlenen Architektur

  • Vielfach bewährt in 24/7 Produktionsumgebungen

  • Multi-Socket-fähig

  • Mehrsprachig (derzeit Deutsch, Englisch, Spanisch, Rumänisch, Tschechisch, bei Bedarf beliebig erweiterbar)

  • Keine Abhängigkeit der Testsequenz zur Oberfläche, gleiche Performance wie in TestStand

  • StepType Library für zusätzliche Nachrichten verfügbar (Test Status, Messwerte, uvm.)

  • Projektverwaltung (Zusätzliche Angaben zur Sequenz) mit Auswahlseite

  • Operator View / Bedieneransicht: Alle wichtigen Daten auf einen Blick

  • Ergebnisliste: Die letzten Testausführungen auf einen Blick incl. Link zum Testreport

  • Ergebnisstatistiken: Getrennte Pass/Fail Counter für Langzeit und Session

  • Gruppierung aller Daten nach Produkt

  • Eingebaute Erkennung wiederholter Fehler

  • Anzeige der Testsequenz

  • Live Anzeige der Testausführung (Tracing zuschaltbar, falls erforderlich)

  • Debugging Funktionen (Schrittweise Ausführung, Variablenansicht, Breakpoints)



Use Cases


TUI eignet sich gleichermaßen für einfache Testsysteme mit manueller Interaktion wie auch für hochkomplexer Prüfsysteme in vollautomatisierten Produktionslinien mit paralleler Ausführung mehrerer Prüflinge.


TUI ist unter anderem im Einsatz bei folgenden Kunden:

  • SIEMENS EWA: (S7 Produktionslinien, Standardoberfläche für alle Testsysteme, vollautomatisiert)

  • VARTA: alle IRS Batterietester (Standardoberfläche, teilautomatisiert)

  • Metabo: Wareneingangstester (Run-In mit 18 Sockets und manueller Interaktion)
  • SIEMENS / OEZ: Produktionslinien für Kompaktleistungsschalter 3VA und 3VA2plus Serien sowie für 3WA offene Leistungsschalter
  • ZF Auerbach: Standardoberfläche für alle IRS Funktionstester
  • Broadcom (Avago): Spezialoberfläche für mehrere Rundtelleranlagen, 64 Bit
  • Dräxlmaier: Run-In für über 40 Prüflinge
  • Lunar Energy: Standard Userinterface für alle EOL Tester (> 50 Anlagen)

Key facts


  • Modulares Design

  • Moderne Technik (.NET WPF, MVVM, MEF), verfügbar für TestStand 32/64-Bit ab TS2017

  • Folgt der von NI empfohlenen Architektur

  • Vielfach bewährt in 24/7 Produktionsumgebungen

  • Multi-Socket-fähig

  • Mehrsprachig (derzeit Deutsch, Englisch, Spanisch, Rumänisch, Tschechisch, bei Bedarf beliebig erweiterbar)

  • Keine Abhängigkeit der Testsequenz zur Oberfläche, gleiche Performance wie in TestStand

  • StepType Library für zusätzliche Nachrichten verfügbar (Test Status, Messwerte, uvm.)

  • Projektverwaltung (Zusätzliche Angaben zur Sequenz) mit Auswahlseite

  • Operator View / Bedieneransicht: Alle wichtigen Daten auf einen Blick

  • Ergebnisliste: Die letzten Testausführungen auf einen Blick incl. Link zum Testreport

  • Ergebnisstatistiken: Getrennte Pass/Fail Counter für Langzeit und Session

  • Gruppierung aller Daten nach Produkt

  • Eingebaute Erkennung wiederholter Fehler

  • Anzeige der Testsequenz

  • Live Anzeige der Testausführung (Tracing zuschaltbar, falls erforderlich)

  • Debugging Funktionen (Schrittweise Ausführung, Variablenansicht, Breakpoints)



Use Cases


TUI eignet sich gleichermaßen für einfache Testsysteme mit manueller Interaktion wie auch für hochkomplexer Prüfsysteme in vollautomatisierten Produktionslinien mit paralleler Ausführung mehrerer Prüflinge.


TUI ist unter anderem im Einsatz bei folgenden Kunden:

  • SIEMENS EWA: (S7 Produktionslinien, Standardoberfläche für alle Testsysteme, vollautomatisiert)

  • VARTA: alle IRS Batterietester (Standardoberfläche, teilautomatisiert)

  • Metabo: Wareneingangstester (Run-In mit 18 Sockets und manueller Interaktion)

  • SIEMENS / OEZ: Produktionslinien für Kompaktleistungsschalter 3VA und 3VA2plus Serien sowie für 3WA offene Leistungsschalter

  • ZF Auerbach: Standardoberfläche für alle IRS Funktionstester

  • Broadcom (Avago): Spezialoberfläche für mehrere Rundtelleranlagen, 64 Bit

  • Dräxlmaier: Run-In für über 40 Prüflinge

  • Lunar Energy: Standard Userinterface für alle EOL Tester (> 50 Anlagen)


Technical data


  • Unterstützte TestStand Versionen: Ab TS2017, 32-Bit und 64-Bit

  • Unterstützte Betriebssysteme: Windows 10 / Windows 11, 32-Bit und 64-Bit

  • Anforderungen RAM: Min 8GB, 16GB empfohlen

  • Größe auf Festplatte: Ca. 130MB

  • Erforderliche .NET Version: Min. 4.8

  • Erforderliche TestStand Lizenz: Min. TestStand Base Deployment Engine

Technical data


  • Unterstützte TestStand Versionen: Ab TS2017, 32-Bit und 64-Bit

  • Unterstützte Betriebssysteme: Windows 10 / Windows 11, 32-Bit und 64-Bit

  • Anforderungen RAM: Min 8GB, 16GB empfohlen

  • Größe auf Festplatte: Ca. 130MB

  • Erforderliche .NET Version: Min. 4.8

  • Erforderliche TestStand Lizenz: Min. TestStand Base Deployment Engine

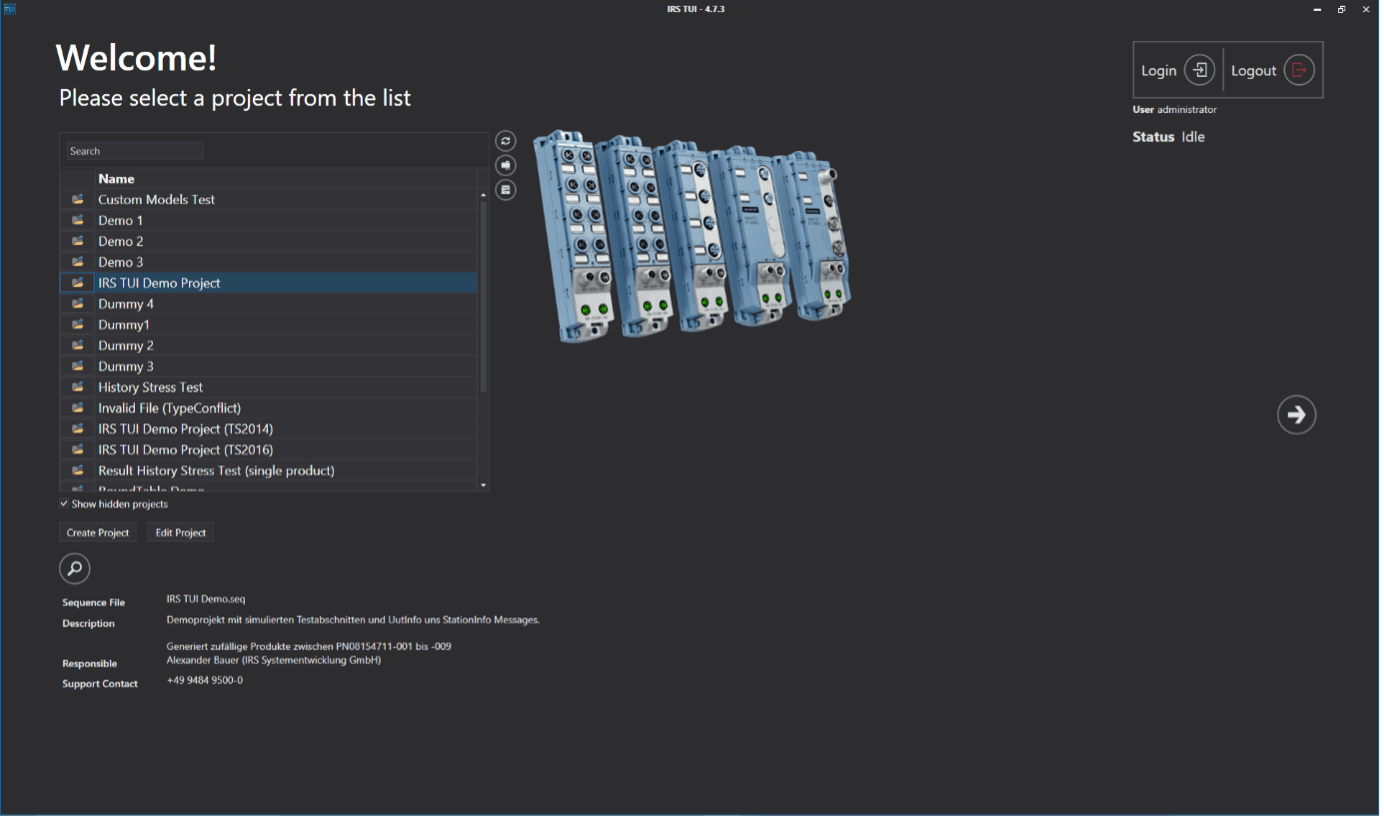

Projektauswahl

Projekt-auswahl

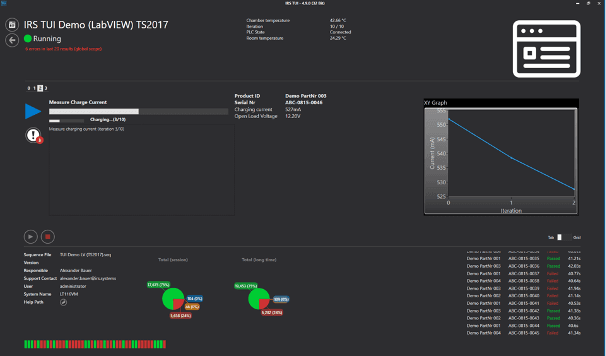

Bedieneransicht

Ansicht

Bediener

Expertenansicht

Ansicht Experten

Produktstatistik

Produkt-statistik

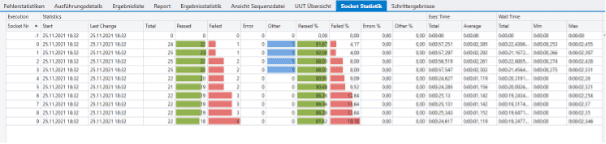

TestSocket Statistik

TestSocket Statistik

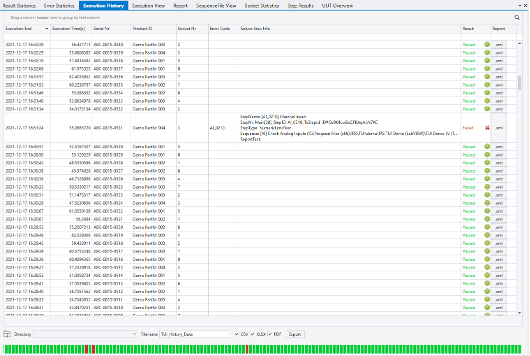

Ergebnisliste
