Kapitel 1 · CAN-FD

Datenblatt CANny Card

1.1Hardware

1.1.1Abmessungen

Die CANny Card ist als Europakarte mit 160 mm × 100 mm ausgeführt, einschließlich einer Frontplatte mit einer Breite von 25,4 mm (5 TE) und eines Standard-Steckverbinders nach DIN 41612. Mit diesen Abmessungen passt sie in Standard-19-Zoll-Baugruppenträger und -Racks mit 3 HE.

CANny Card, 160 mm × 100 mm, Höhe der Frontplatte 130 mm (3 HE)
Abbildung 1: Abmessungen der CANny Card

1.1.2Pinbelegung VG-Steckverbinder der CANny Card

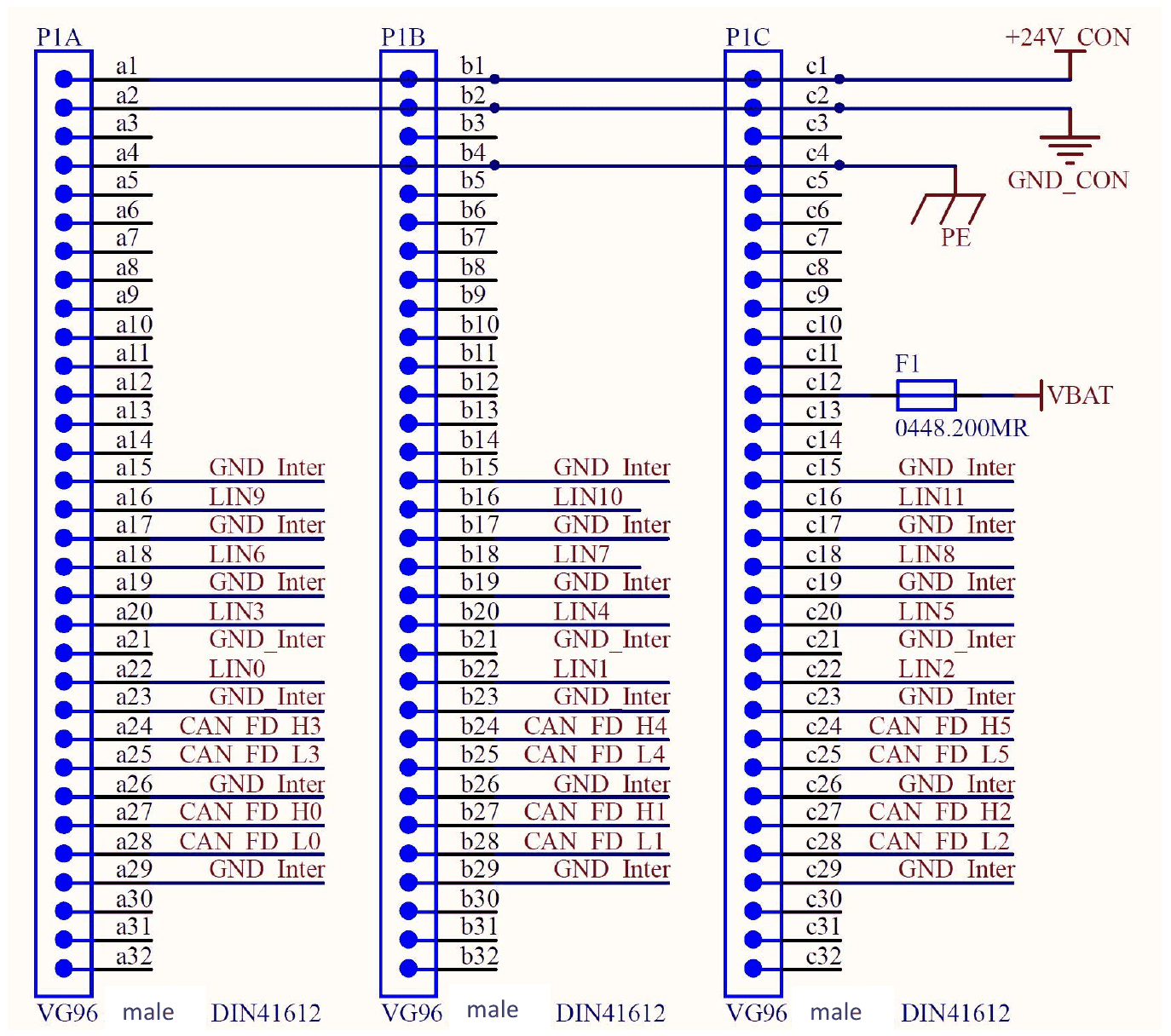

Pinbelegung der VG96-Steckverbinder P1A, P1B und P1C (DIN 41612, Stecker)

Hinweise:

Die GND-Inter-Pins gehören zum jeweiligen Kommunikations-Pin und müssen mit der zugehörigen Masse (GND) des Prüflings (DUT) verbunden werden.

Pin c12 (VBAT) wird für den LIN-Pegel verwendet und sollte mit der Batteriespannung (bzw. Kl. 30) des Prüflings verbunden werden.

1.1.3Technische Daten

Spannungsversorgung

MerkmalMinTypischMaxEinheit
Versorgungsspannungsbereich222426V
Stromaufnahme400400mA

Tabelle 1: Technische Daten

1.2Zugriff auf die CANny Card

Der Zugriff auf die Karte erfolgt über die Ethernet-Schnittstelle. Die letzten Stellen der Start-IP-Adresse lassen sich über DIP-Schalter einstellen. Die Haupt-IP-Adresse lautet: 192.168.222.xxx. Zum Konfigurieren der CANny Card und zum Senden von CAN-FD-Nachrichten steht eine DLL-Bibliothek (.dll) zur Verfügung. Die IP-Adresse wird durch 8 Bit dargestellt. Die Bits 0, 1 und 7 sind jedoch für die interne Verwendung reserviert. Die übrigen 5 Bits lassen sich über die DIP-Schalter 1 bis 5 einstellen. Beachten Sie die Wertigkeit jedes Bits! (Z. B. Dip 2 On = 8 = 2^3)

Bit 0Bit 1Bit 2Bit 3Bit 4Bit 5Bit 6Bit 7
xxDip 1Dip 2Dip 3Dip 4Dip 5x

1.2.1IP-Adresse einstellen

Beispiel für das Einstellen der IP-Adresse:

DIP-Schalter IP Config auf der CANny Card, Schalter 1 bis 5 mit den Stellenwerten 2^2 bis 2^6
Abbildung 2: DIP-Schalter auf der CANny Card

Die Adresse wird wie folgt berechnet:

Wichtig: Basis-IP-Adresse für Signalconfig.xml

  • Kein DIP-Schalter = 0
  • DIP-Schalter Nr. 1 -> 2^2 = 4
  • DIP-Schalter Nr. 2 -> 2^3 = 8
  • Usw.

IP-Adresse des Controllers -> Basis-IP-Adresse (0) +1/+2/+3

ControllerIP-Adresse
IP-Adresse von Controller 1 (CAN-FD ch0 und ch1)192.168.222.1
IP-Adresse von Controller 2 (CAN-FD ch2 und ch3)192.168.222.2
IP-Adresse von Controller 3 (CAN-FD ch4 und ch5)192.168.222.3

Weiteres Beispiel:

Basis-IP-Adresse: DIP-Schalter Nr. 1 + DIP-Schalter Nr. 2 -> 2^2 + 2^3 = 12

ControllerIP-Adresse
IP-Adresse von Controller 1 (CAN-FD ch0 und ch1)192.168.222.13
IP-Adresse von Controller 2 (CAN-FD ch2 und ch3)192.168.222.14
IP-Adresse von Controller 3 (CAN-FD ch4 und ch5)192.168.222.15

1.2.2Verbindung mehrerer CANny Cards

Jede CANny Card verfügt über einen integrierten Ethernet-Switch. So können Sie die Karten einfach von einer zur nächsten verdrahten.

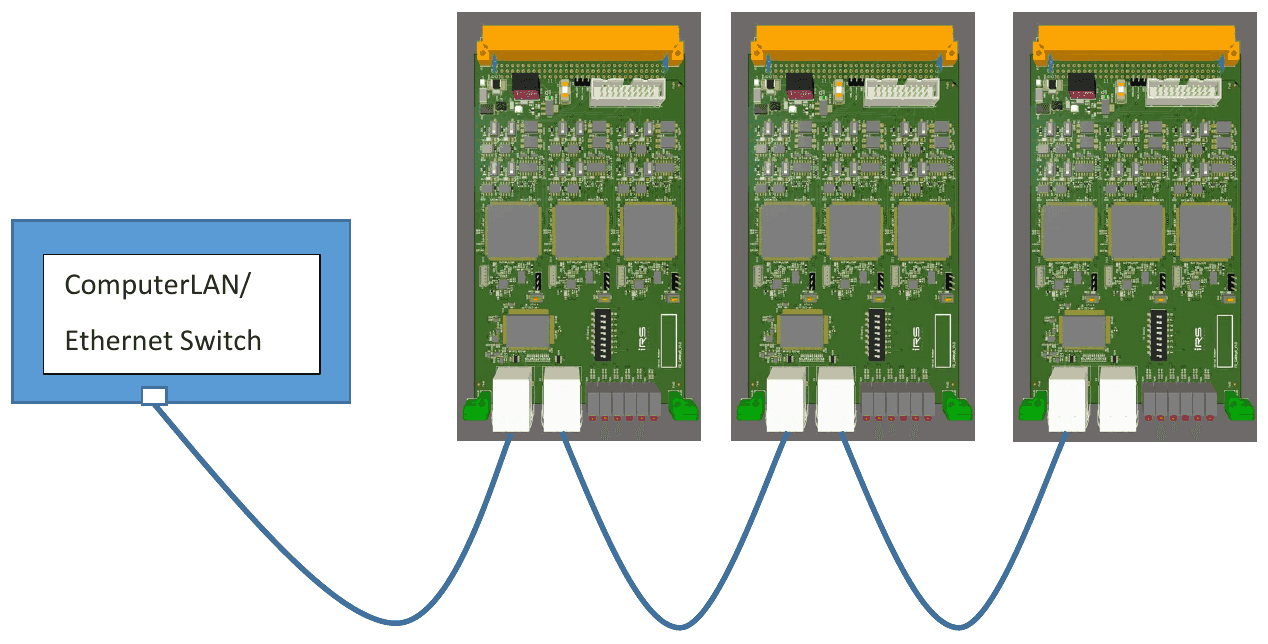

Daisy Chain: LAN-Anschluss des Computers oder Ethernet-Switch mit der ersten CANny Card verbunden, jede Karte mit der nächsten verdrahtet
