CAN-FD

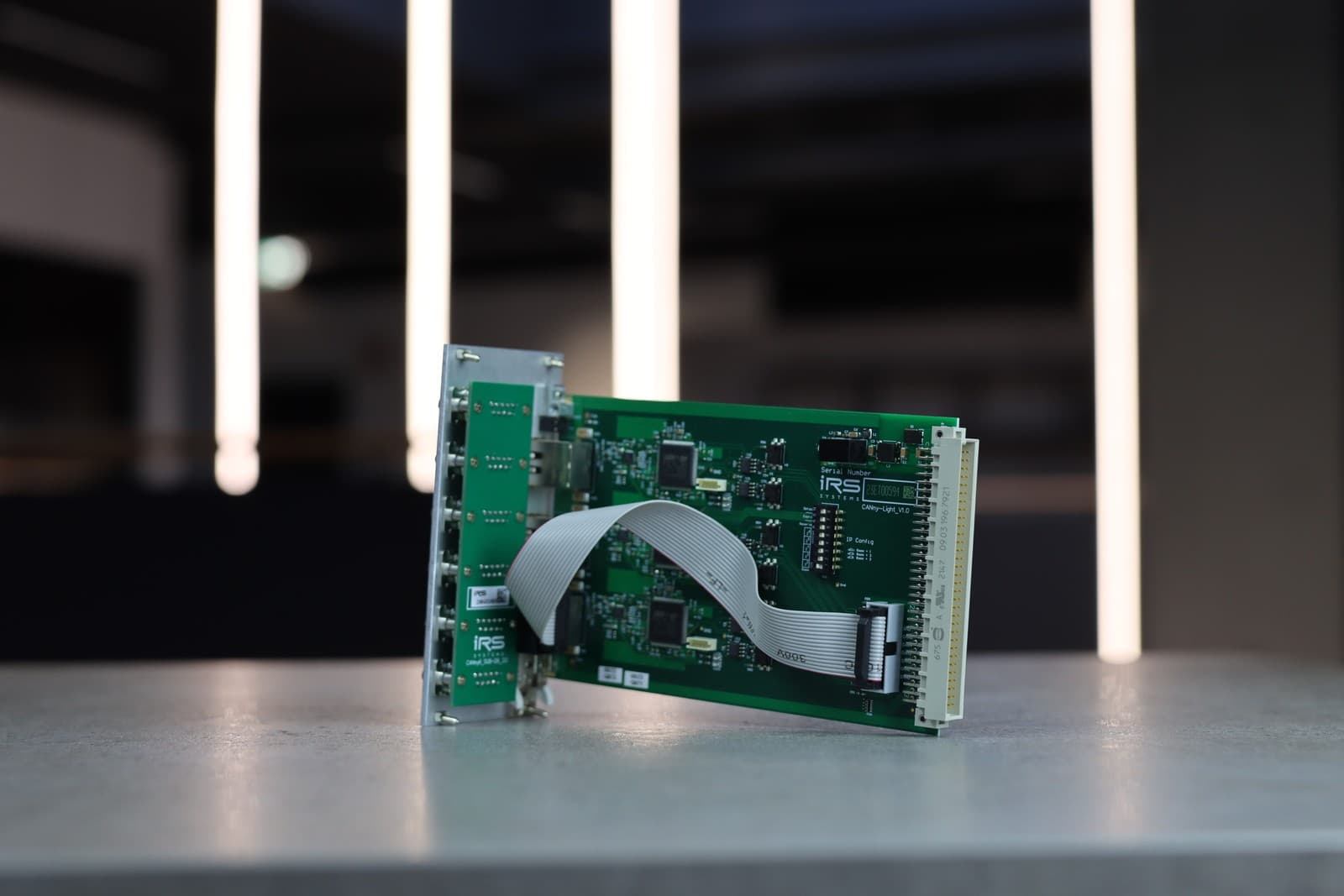

Die CAN FD Karte von IRS (CANny) ermöglicht die einfache Integration von 6 CAN-FD-Schnittstellen in einem Standard 19-Zoll Baugruppenträger, welcher z. B. in industriellen Testsystemen zum Einsatz kommt.

CANny wird als eigenständige Karte für die CAN FD-Kommunikation eingesetzt. Sie bietet drei CAN-FD-Controller mit je zwei CAN-FD-Schnittstellen. Auf die CAN-FD-Kanäle kann über Ethernet zugegriffen werden. Jeder der Controller besitzt eine eigenständige IP-Adresse, worüber die Kommunikation gewährleistet ist.

Zusätzlich bietet die Standard FD-CANny 12 LIN-Schnittstellen und die Schnittstellenanzahl kann durch weitere Module sehr einfach erweitert werden.

Hardwarefunktionen

• 6 CAN-FD-Kanäle (Bitrate bis zu 8 MBit/s)
• Umschaltbarer CAN-Abschluss
• 12 LIN-Kanäle
• 5-Port-Ethernet-Switch
• DIP-Schalter für die IP-Konfiguration
• 24 VDC-Versorgungsspannung

Softwarefunktionen CAN-FD

• Einfaches TX/RX
• Nachrichtenzähler für empfangene Frames
• Echo/Repeater
• Statische Restbus-Simulation
• Dynamische Restbus-Simulation mit Zählern und CRC
• ISOTP
• EOL
• Streaming aller gesendeten/empfangenen Frames

Softwarefunktionen LIN

• Master-Scheduler
• Slave-Simulation

Treiber für die Modulkonfiguration

• LabVIEW
• C#

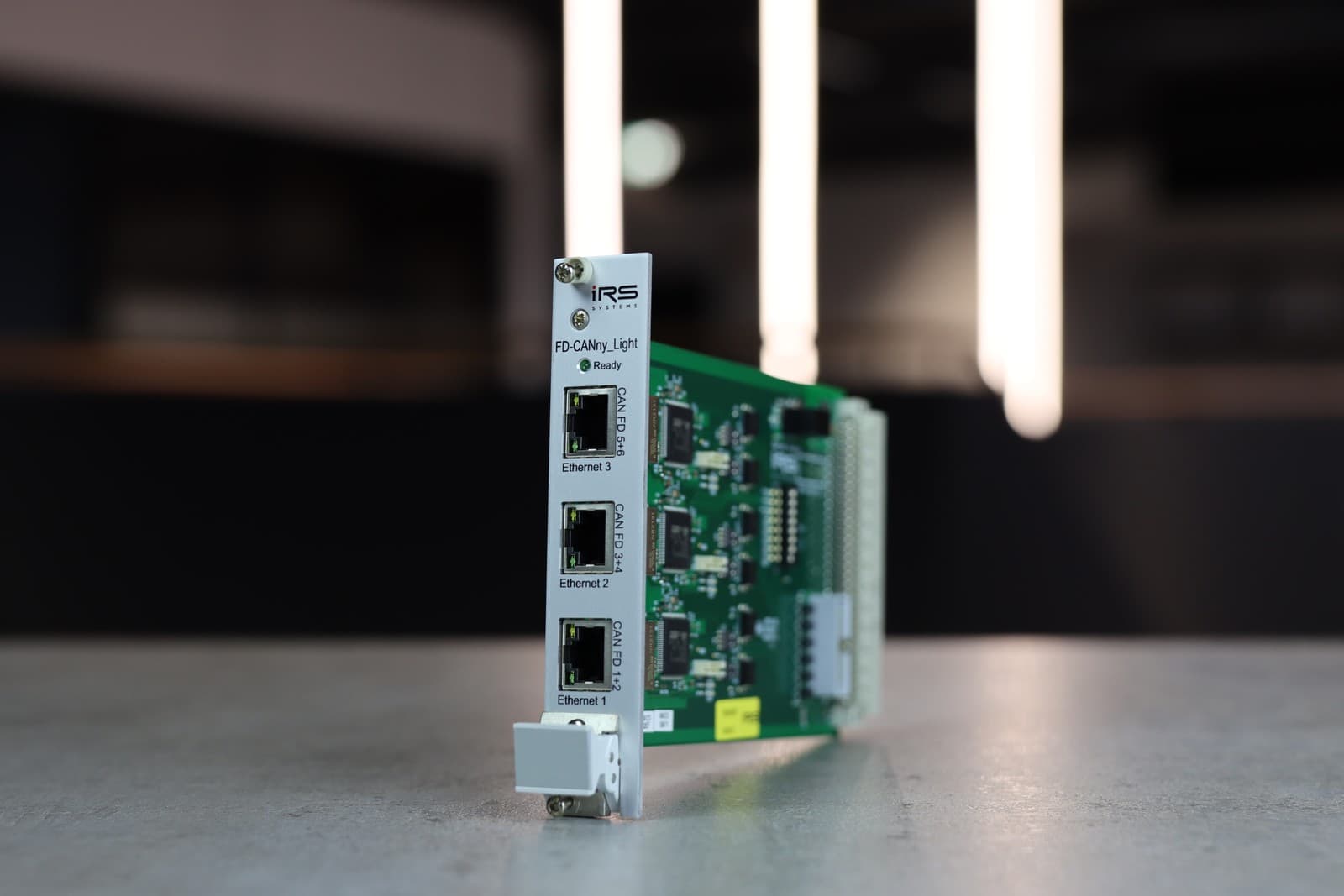

• CannyLight

• CAN-FD, jedoch ohne 12 LIN channels und 5 port Ethernet switch

Zubehör

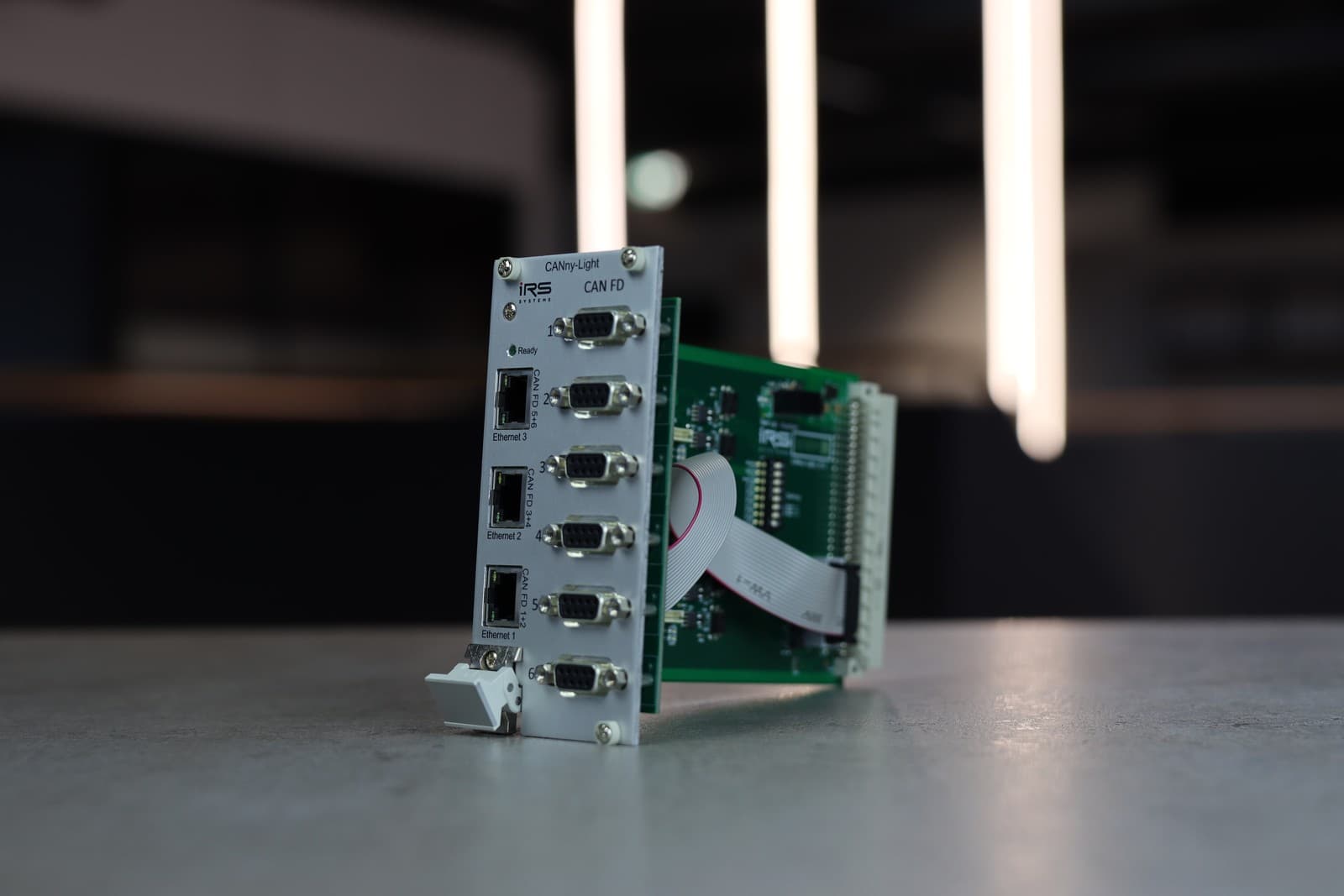

Debug-Schnittstelle von 6 CAN-FD Kanälen

Zum herausführen der 6 CAN-FD-Kanäle an der Frontplatte über Standard SUB-D9 Buchsen z. B. für Debugging.

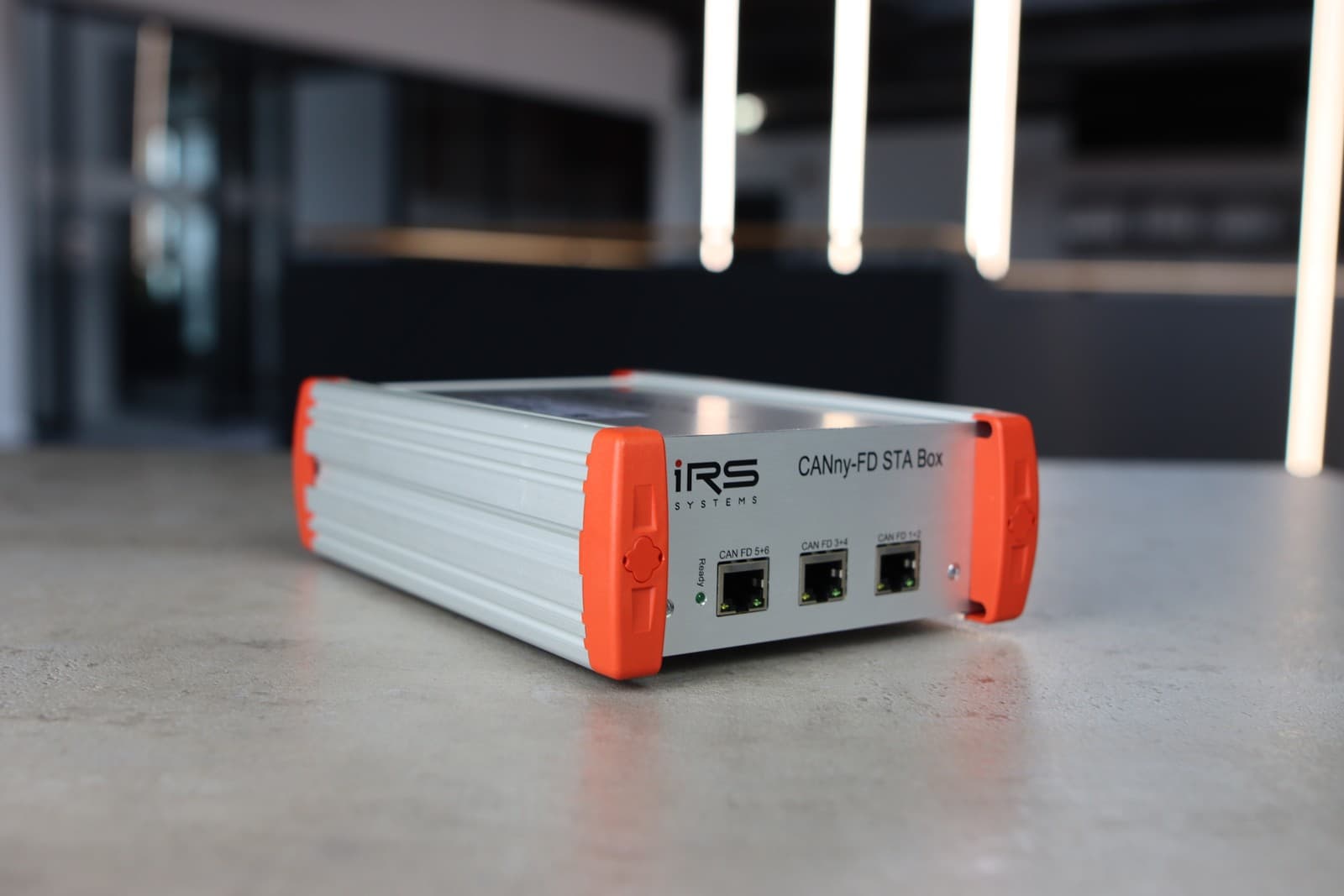

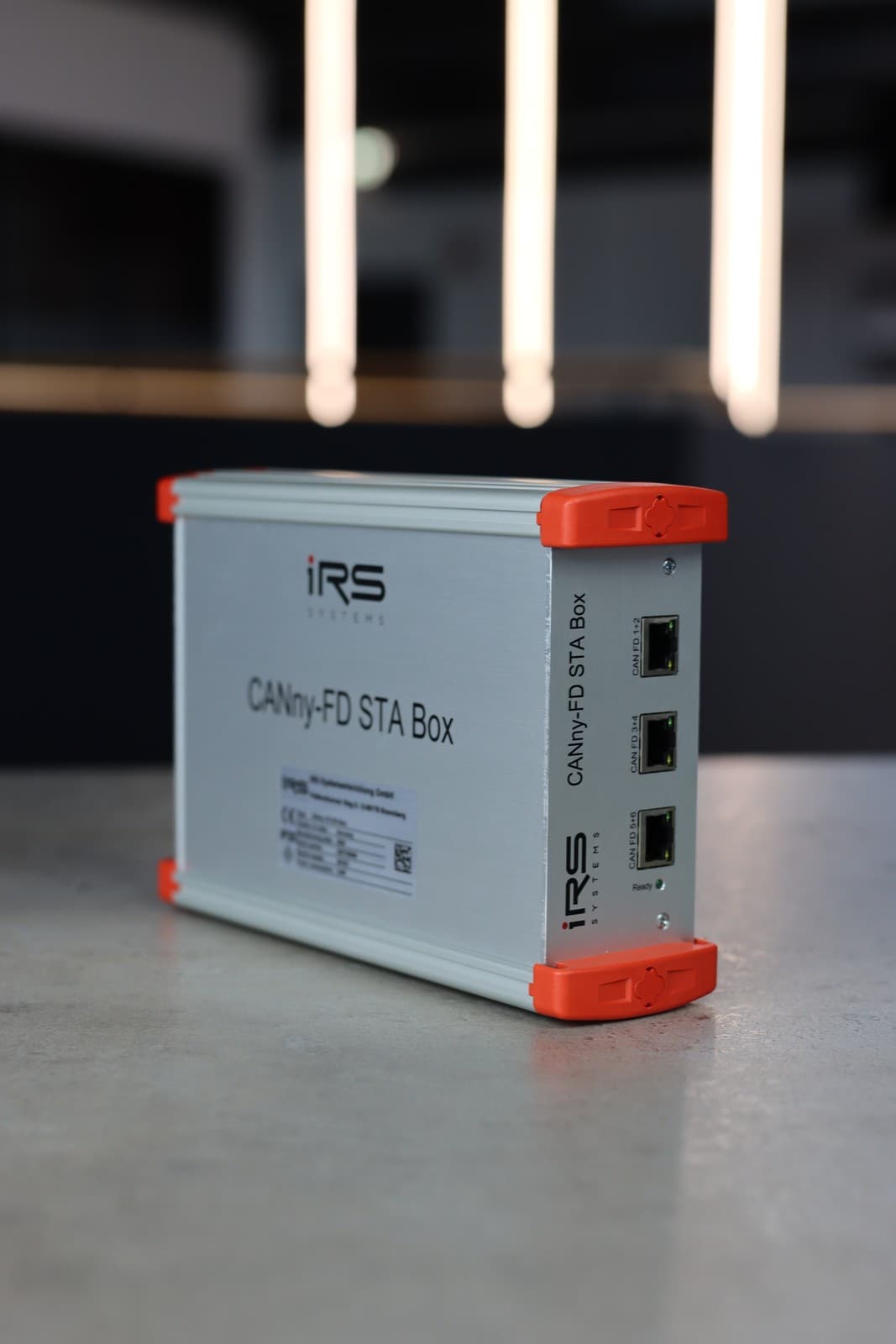

Sowohl das CAN-FD als auch das CANny light können nach Kundenwunsch mit individuellen Schnittstellen in ein Laborgehäuse integriert werden.
