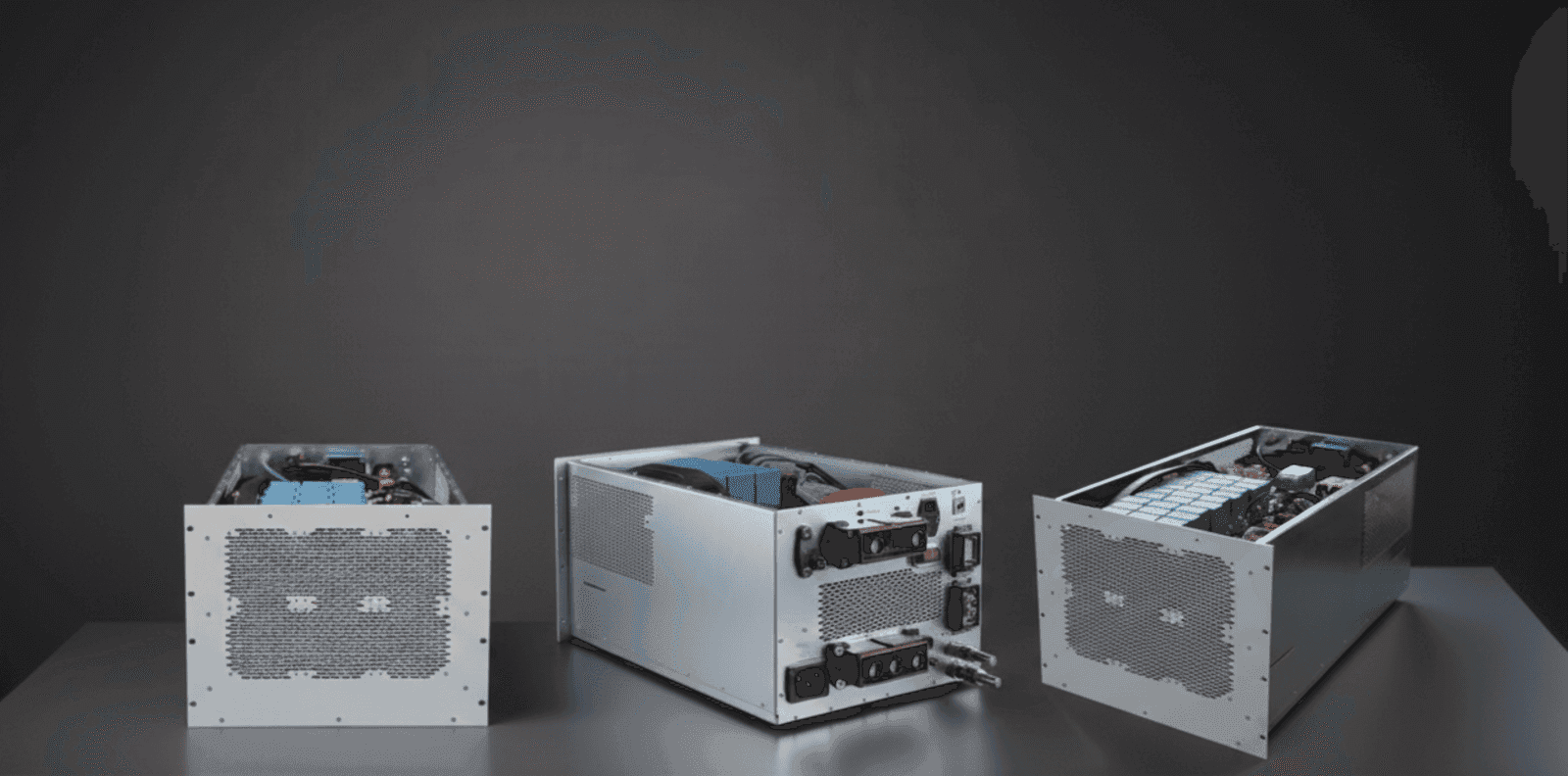

SiC Roadrunner & Roadrunner MV

Der Active Motor Load Emulator für SiC-Inverter, jetzt auch als MV bis 1500 V

IRS SiC Roadrunner, Rückseite mit Anschlüssen

Technische Details

DC-Spannung
bis zu 1500 V (je nach Variante)
DC-Strom
bis zu 800 A (je nach Variante)
Phasenstrom
bis zu 600 Arms
Emulierte Wirkleistung
bis zu 900 kW pro 8-HE-Rack (je nach Variante)
Grund- / Schaltfrequenz
bis zu 4 kHz / bis zu 50 kHz
Wirkungsgrad
> 98 %
Anschlussleistung
< 1 kW, C13-Kaltgerätestecker
Kühlung
Wasserkühlung (externe Kühlinfrastruktur nötig)
Bauform
19-Zoll-Rack, 8 HE

Der IRS SiC Roadrunner ist die kompakte Lösung für hochdynamische Inverter-Tests: alle Funktionen unseres Active Motor Load Emulators in einem platzsparenden 19-Zoll-Rack. Zur Ansteuerung wird eine externe Steuereinheit benötigt, mit der sich zentral mehrere Roadrunner gleichzeitig bedienen lassen. Optional ist auch eine 10-HE-Standalone-Version mit integrierter Steuereinheit erhältlich. Neu ist der Roadrunner MV mit bis zu 900 kW emulierter Wirkleistung, entwickelt für Zwischenkreise bis 1500 V.

Technische Beschreibung

Der Roadrunner emuliert den Motor am Inverter und erzeugt hochdynamische Lastprofile unter realistischen Bedingungen. Trotz der hohen Prüfleistung benötigt er nur eine kleine Anschlussleistung.

Schnellverbinder für Hochvolt, Niedervolt, Signale und Kühlung sowie Standardschnittstellen sorgen für eine unkomplizierte Integration in bestehende Prüfstände.

Simulation

Inverter (DUT)IRS SiC RoadrunnerUDC…1500 VDCGNDcoupling inductorsDC + (recirculated energy)DC − (recirculated energy)

iUiViW

Anwendungsgebiete

  • Validierung und Charakterisierung von Invertern für die Elektromobilität
  • Entwicklung und Test von Hochvolt-Antriebssystemen
  • Dauerlauf- und Belastungstests unter realistischen Lastprofilen
  • Forschung und Entwicklung in der Leistungselektronik
  • Umrichter und Wechselrichter in der Energie- und Netztechnik
  • Labore mit begrenzter Anschlussleistung – hohe Prüfleistung bei geringer Netzlast
  • In Lebensdauer- und Funktionstestsystemen wie dem Active Motor Load Emulator

Vergleich und Preise

IRS SiC Roadrunner, Rückseite mit Anschlüssen
IRS SiC Roadrunner, Rückseite mit Anschlüssen
IRS SiC Roadrunner MV (Rendering)
IRS SiC Roadrunner MV (Rendering)

Roadrunner

Max. DC-Spannung
950 V
Max. DC-Strom
600 A
Emulierte Wirkleistung (8-HE-Rack)
558 kW

Auf Anfrage

Anfrage

Roadrunner MV

Max. DC-Spannung
1500 V
Max. DC-Strom
800 A
Emulierte Wirkleistung (8-HE-Rack)
900 kW

Auf Anfrage

Anfrage
