## Allgemein

### Aufbauart/Montage

| Parameter | Wert |
| --- | --- |
| Montage | auf DIN-Schiene |
| Schutzart | IP20 |
| Schutzklasse | 2 |

### Umgebung und mechanische Eigenschaften

| Parameter | Minimum | Typisch | Maximum | Einheit | Kommentar |
| --- | --- | --- | --- | --- | --- |
| Umgebungstemperatur | 5 | | 45 | °C | nicht kondensierend |
| Abmessungen | | 75 x 100 x 109,5 | | mm | |
| Gewicht | | 440 | | g | |

## Elektrische Eigenschaften

### Versorgung

| Parameter | Minimum | Typisch | Maximum | Einheit | Kommentar |
| --- | --- | --- | --- | --- | --- |
| Nennspannung | 23 | 24 | 25 | VDC | |
| Stromaufnahme | | 70 | 100 | mA | |

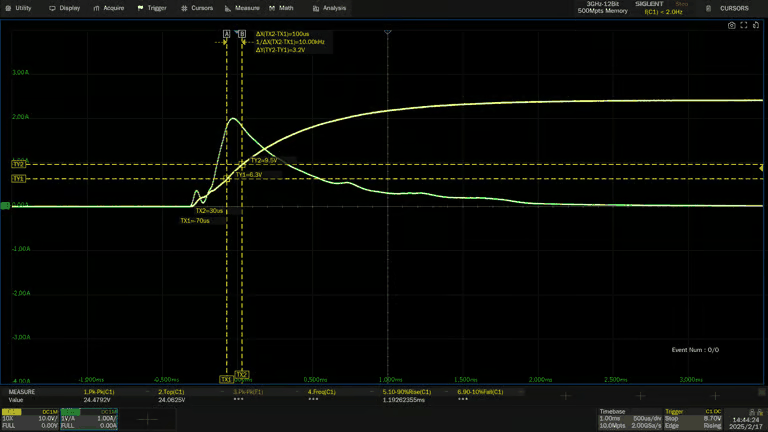

| Einschaltstromstoß | | 2 | | A | @ 3,2V / 100µs |

<figure>
  <img src="/docs/assets/mini-pwz-ii/images/pwz-inrush.png" alt="Oszilloskop-Messung des Einschaltstromstoßes">
  <figcaption>Einschaltstromstoß</figcaption>
</figure>

### Referenzeingang

| Parameter | Minimum | Typisch | Maximum | Einheit | Kommentar |
| --- | --- | --- | --- | --- | --- |
| Eingangsspannung | 25 | | 85 | V | Sinus-Amplitude |
| Frequenzbereich | 45 | | 65 | Hz | |
| Genauigkeit Phasenerkennung | | +/- 0,5 | | ° | |

### Digitaleingänge und -ausgänge

| Parameter | Minimum | Typisch | Maximum | Einheit |
| --- | --- | --- | --- | --- |
| Pegel Eingänge LOW | | | 1 | V |
| Pegel Eingänge HIGH | 5 | 24 | 26 | V |
| Pegel Ausgänge LOW | | 0 | | V |
| Pegel Ausgänge HIGH | | 24 | | V |
| Strombelastbarkeit Ausgänge | | 100 | | mA |

### FDCAN

| Parameter | Minimum | Typisch | Maximum | Einheit |
| --- | --- | --- | --- | --- |
| Gleichtaktbereich | -12V | - | 12 | V |
| CANL/CANH rezessive Ausgangsspannung | 2,0 | 2,5 | 3,0 | V |
| CANL dominante Ausgangsspannung | 0,5 | - | 2,25 | V |
| CANH dominante Ausgangsspannung | 2 | - | 4,5 | V |
| Nominale Baudrate | 100 | 1000 | 1000 | kBit/s |
| Daten Baudrate | 1000 | 4000 | 4000 | kBit/s |

### Ethernet (100BASE-TX)

| Parameter | Wert |
| --- | --- |
| Unterstützte Übertragungsraten | 10MBit/s, 100MBit/s |
